一、用途：
ZBXN 型吸泥機用于污水處理廠圓形二沉池，將沉降在池底的污泥刮集至一組沿半徑方向布置的吸泥管管口，再通過中心排泥管排出，以便污泥回流或濃縮脫水，同時將池面的浮渣撇向集渣斗，通過集渣斗排出池外，以便進一步處理。
二、特點：
ZBXN 型系列吸泥機是在消化引進設備的基礎上設計的新一代吸泥機，具有以下顯著特點：
1.結構簡單、重量輕：由于采用半橋式，只有一套驅動裝置，而且主梁兼作輸泥槽，與目前國內大量使用的全橋式吸泥機比，重量顯著下降；
2.節約運行費用、維護管理方便：由于采用虹吸管將泥槽的污泥經不旋轉的中心泥罐排至中心排泥管，沒有動密封，杜絕了上清液短流，既避免了回流泵能耗的浪費，又保證了回流污泥的濃度，為生化工藝正常運行創造條件。同時，也了由于動密封而帶來的維護工作；
3.可選新型的傳動裝置，驅動裝置中關鍵部件—減速器采用的軸裝式，無須對中，不用聯軸器，結構緊湊、效率高、重量輕；
4.可配置過扭保護機構，當扭矩達到設定值時自動報警停機，安全可靠。
三、構造及工作過程：
ZBXN 型系列吸泥機如圖1 所示為周邊傳動虹吸式，由兼作輸泥槽的主梁、吸泥管系、虹吸抽空系統、中心泥罐、中心回轉軸承、驅動裝置、撇渣裝置、集電器、控制柜等構成。
主梁由置于周邊的驅動裝置帶動，繞池中心軸線旋轉，沉積在池底的污泥由刮泥板刮集至各吸泥口，在液位差的作用下，污泥經吸泥口，輸泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每個吸泥管上端設有調節器，以調節各吸泥管的流量分配。同時，液面上的浮渣向隨主梁旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，直至其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮至集泥斗。
四、電氣控制：
可根據用戶需要設定設備的啟、停及運行時間，可帶 PLC 接口。

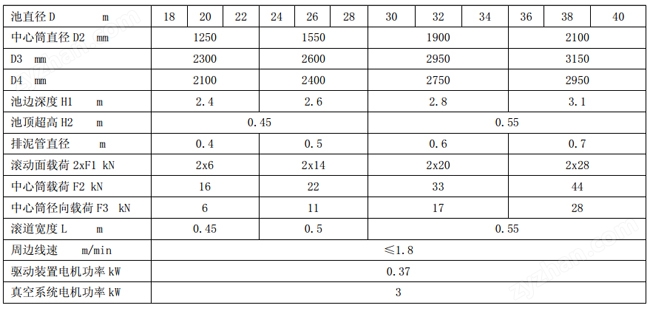

五、主要技術參數：
說明：以上的具體尺寸和要求槳根據用戶的土建工藝條件圖確定
