ZCGN 型中心傳動垂架式刮泥機

一、用途：
    ZCGN 型中心傳動垂架式刮泥機多用于污水處理廠圓形沉定池，將沉降在池底的污泥刮集至集泥坑并將
池面的浮渣撇向集渣斗，以便進一步處理。

二、特點：
    1）特點：由于本機采用中心傳動，平臺固定支墩式，比傳統機構簡單、重量減輕；
    2）節約運行費用、維護管理方便；
    3）可根據特定的要求配備過扭保護機構，當扭矩值達到設定值時自動報警停機，安全可靠。

三、構造及工作過程：
    中心傳動垂架式刮泥機如圖 1 所示由集渣斗 1、刮渣板 2、支架 3、撇渣板 4、導流筒 5、驅動裝置 6、
工作橋 7、旋轉豎架 8、刮臂 9、小刮板 10、刮泥板 11 等組成。
    固定在旋轉豎架上的刮臂在驅動裝置帶動下，繞池中心軸線旋轉，將沉積在池底的污泥由刮泥板刮集至
池中心集泥坑，同時，液面上的浮渣向隨導流筒旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，直至
其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮集至集渣斗排出池外。

四、電氣控制：
    可根據用戶需要設定設備的啟、停及運行時間，可帶 PLC 接口。

五、訂貨說明：
    1 需要撇渣裝置、出水堰板、浮渣擋板、出水槽時，請注明；
    2 注明設備材質、防腐、電機及減速機要求；
    3 訂貨時，請提供池子的土建工藝圖并注明詳細尺寸。

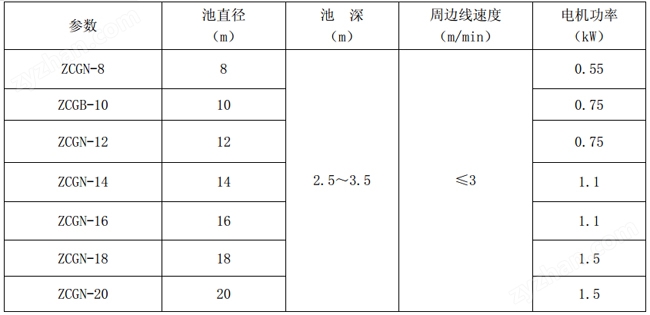

六、主要技術參數

刮泥機土建條件主要尺寸

說明：以上的具體尺寸和要求將根據用戶的土建工藝條件圖確定。
