氨基酸粉末真空耙式干燥機 適用于醫藥、食品、化工等行業進行以下物料的干燥：
1、適用于漿狀、膏糊狀、粉狀物料；
3、易氧化、易爆、強刺激、劇毒物料；
4、要求回收有機溶劑的物料。
氨基酸粉末真空耙式干燥機技術介紹
一、ZPG-2000耙式真空干燥機功能說明：
（一）、概述：
真空耙式干燥機適用于醫藥、食品、化工等行業進行以下物料的干燥：
1、適用于漿狀、膏糊狀、粉狀物料；
3、易氧化、易爆、強刺激、劇毒物料；
4、要求回收有機溶劑的物料。
（二）、主要特點：
1、本機采用夾層加熱方式，傳熱面大，熱效率高；
2、本機設置攪拌，使物料在筒內形成連續循環狀態，進一步提升干燥效率；
3、要求低溫干燥的熱敏性物料；提高了物料受熱的均勻度；
4、本機設置攪拌，從而可順利進行漿狀、膏狀、糊狀物料干燥。
5、本機攪拌裝置采用鑄件，能加大傳動扭矩。
（三）、設備結構：
真空耙式干燥機罐體為圓筒型，真空耙式干燥機由真空罐體、攪拌軸、端蓋、機架、電機、減速機、控制柜等組成。
真空罐體:為夾套間壁傳熱式，外壁保溫結構，其上部設有真空過濾接口（連接不銹鋼燒結網真空過濾器）、物料入口（用于設備檢修及固體物料投入）、熱媒進出口、溫度表管口、壓力表管口等。
攪拌軸:耙臂焊接在攪拌軸上，耙臂上方設有帶傾角的耙片（也叫抄板），靠近筒體的耙片在旋轉過程中清理附著在筒體壁上的物料，使間壁傳熱表面不斷更新，利于物料混合和熱量傳導。
旋轉密封:軸與端蓋之間的旋轉密封根據物料和工藝要求選配機械密封型式。
端蓋:設有視鏡及旋轉密封件、軸承座等。
機架：是設置真空耙式干燥機傳動裝置的部件，一般采用槽鋼或厚壁方管等制作。
真空過濾器：配置不銹鋼燒結網真空過濾器，可拆卸，方便清洗。由于一般物料在大部分溶劑蒸發后干燥到一定程度才出現粉塵攜帶波峰值，此時運用脈沖反吹對溶劑回收影響不大，因此，真空過濾器可根據物料特性及工藝要求，選配壓縮空氣脈沖反吹，在線清灰。
出料裝置:由閥座、密封墊、閥板、手動螺桿等組成。
傳動機構:由電機和減速機組成，減速機與攪拌軸之間由聯軸器直聯，減速機與電機之間為皮帶傳動，可避免因不可預見的雜物進入罐體內部導致攪拌槳與罐體之間卡堵且不被發現時對攪拌軸或密封的損害。為保護旋轉密封的持續有效，傳動電機一般選用變頻調速。
二、氨基酸粉末真空耙式干燥機的技術參數和生產能力：
序號 | 項目 | 規 格 | 備注 |
1 | 型 號 | ZPG-2000型 |
|
2 | 筒體容積L | 2000 |
|
3 | 裝料容積L | 1000 |
|
4 | 裝料量KG | 1000-1200 |
|
5 | 加熱面積㎡ | 9.5 |
|
6 | 工作溫度℃ | 95-100 |
|
7 | 工作壓力Mpa | -0.09 |
|
8 | 攪拌功率Kw | 11 |
|
9 | 攪拌轉速rpm | 8-18 | 變頻調速 |
10 | 夾套設計壓力 | ≤0.3kg/MPa |
|
11 | 加熱方式 | 導熱油加熱 |
|
12 | 導熱油箱電加熱功率 | 36KW |
|
13 | 真空泵功率 | 7.5KW | 用戶自備 |
三、ZPG-2000耙式真空干燥機設計與安裝要求：
序 號 | 項 目 |
1材質 | 1.內壁采用不銹鋼304（厚度12mm）； 2.夾套碳鋼（10mm），外封采用碳鋼噴漆（2mm）； 3.機座A3鋼。 4. 進出料蓋板采用不銹鋼304制作。 5.導熱油箱采用不銹鋼304，緩沖罐為不銹鋼304。 |
2焊接 | 筒壁全部滿焊且噴涂特氟龍 |
3制作 | 筒內壁焊縫打磨平整無毛刺。 |
4密封 | 蘑菇型密封，材質衛生級硅橡膠。 |
5過濾 | 放空閥帶過濾器。 |
6清洗 | 耙式真空干燥機內外可以用高壓水槍沖洗。 |
8儀表控制 | 按鈕控制，變頻調速。 |
9安裝 | 千分之2平整度的平面。 |
10布置圖 | 見CAD電子版布置圖（雙方確認）。 |
耙式真空干燥機部件相關圖片及解說 |

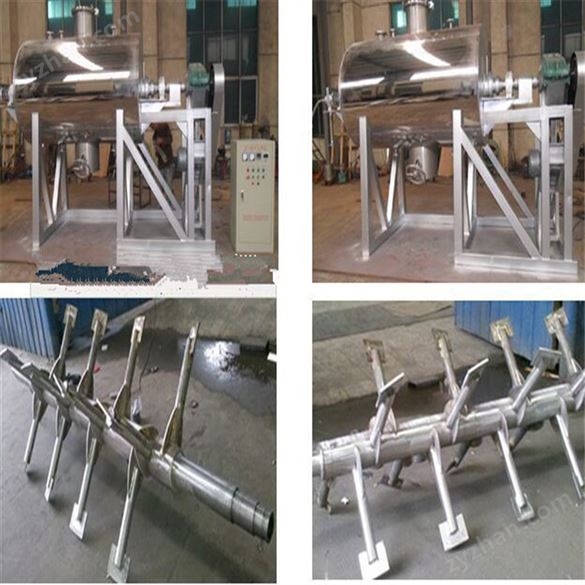

1.耙式真空干燥機生產車間圖片。 |
|
2.內表面平整無毛刺。 設備的內表面應光潔，平整，易清洗。 |
|
3.外表面噴防銹漆。 |
|

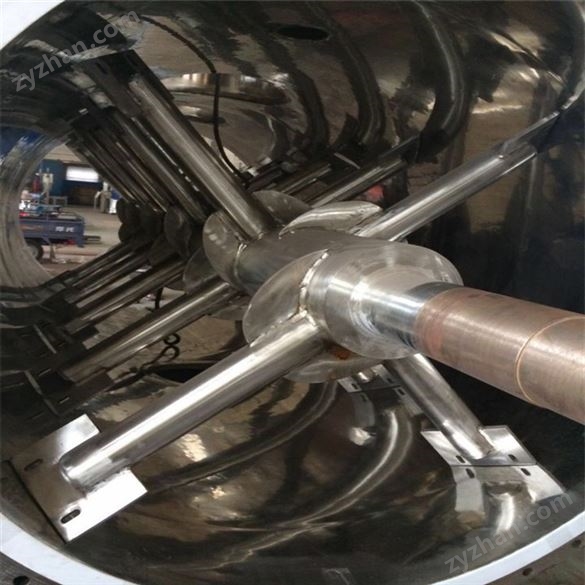

4.耙式真空干燥機攪拌軸耙齒圖。 |
|
5.耙式真空干燥機筒體內表面要求不銹鋼304。 |
|
6.軸與端蓋之間的旋轉密封采用機械密封。安全可靠，不漏氣。 |
|
四、ZPG-2000耙式真空干燥機配置表：
序號 | 名稱 | 數量 | 生產廠家 | 材質 |
1 | 機架 | 1套 | 魯陽干燥 | A3鋼 |
2 | 雙向旋轉接頭 | 1套 | 外購 | 組合件 |
3 | 旋轉接頭支架 | 1套 | 魯陽干燥 | A3鋼 |
4 | 軸承座 | 2套 | 魯陽干燥 | A3鋼 |
5 | 調心軸承 | 2套 | 哈軸 | A3鋼 |
6 | 左軸、左座 | 1套 | 魯陽干燥 | A3鋼 |
7 | 右軸、右座 | 1套 | 魯陽干燥 | A3鋼 |
8 | 夾套倒流板 | 1套 | 魯陽干燥 | A3鋼 |
9 | 干燥筒體 | 1套 | 魯陽干燥 | 不銹鋼304，厚度12mm |
10 | 真空罩 | 1套 | 外購 | 不銹鋼304 |
11 | 電機 | 1臺 | 江陰大中電機 | 功率11KW， 三相五線制 |
12 | 減速機 | 1臺 | 外購 | 組件 |
13 | 三角帶 | 3只 | 外購 | 橡膠 |
14 | 鏈輪 | 1套 | 魯陽干燥 | 碳鋼 |
15 | 進料口 | 1套 | 魯陽干燥 | DN-400，304/組件 |
16 | 不銹鋼出料閥 | 1套 | 魯陽干燥 | DN-200，304/組件 |
17 | 主軸 | 1只 | 魯陽干燥 | 不銹鋼304 |
18 | 耙齒 | 1套 | 魯陽干燥 | 不銹鋼304 |
19 | 進出口管和法蘭 | 1套 | 魯陽干燥 | 不銹鋼304 |
20 | 緩沖罐150L | 1套 | 魯陽干燥 | 不銹鋼304 |
21 | 冷凝器8平方 | 1套 | 魯陽干燥 | 不銹鋼304 |
22 | 兩端半圓頭平鍵 | 1套 | 魯陽干燥 | 組件 |
23 | 雙列向心短圓柱滾子軸承 | 2只 | 魯陽干燥 | 組合件 |
24 | 安全閥 | 1只 | 外 購 | 組合件 |
25 | 真空表 | 1只 | 外 購 | 組合件 |
26 | 溫度計 | 1只 | 外 購 | 組合件 |
27 | 導熱油箱 | 1臺 | 魯陽干燥 | 內壁不銹鋼304，電加熱功率為36KW |
28 | 真空泵 | 1臺 | 外購 | 用戶自備 |
29 | 電器元件 | 1套 | 西門子 |
|
30 | 變頻器 | 1只 | 臺達 | 變頻調速 |
31 | 軟件 | 1臺 | 說明書等 |
|
五、工程說明
1.軟件資料
提供需方的圖紙資料有：總平立面設備布置、電器原理圖等。
2.人員培訓
供方對設備進行免費指導培訓需方操作人員上崗。
