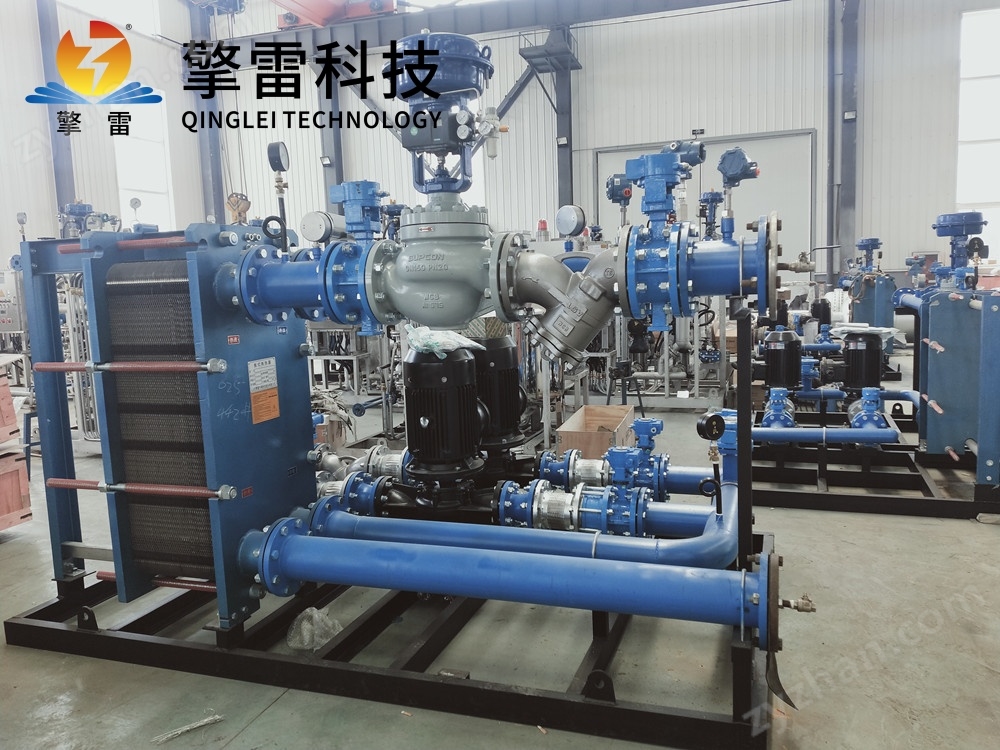

反應器冷卻板翅換熱器在化工領域的高效應用解析
一、技術原理：擴展傳熱面積與強化流場擾動協同作用
反應器冷卻板翅換熱器通過“擴展傳熱面積”與“強化流體擾動”實現高效熱交換，其核心邏輯可分為三步：
熱源導入與熱量傳遞：高溫反應介質（如裂解氣、合成氣）通過入口通道進入換熱器“熱側流道”，與高導熱金屬翅片（如鋁、不銹鋼、鎳合金）及隔板直接接觸。翅片與隔板的導熱系數可達16-380W/(m·K)，熱量快速從熱側介質傳遞至翅片表面。
熱量二次傳遞與擴散：翅片作為“擴展傳熱表面”，其密集結構大幅增加換熱面積。例如，鋸齒翅片通過鋸齒形切口增強流場擾動，破壞介質邊界層，傳熱系數較平直翅片提升20%-30%；多孔翅片表面開設密集小孔，實現“氣流擾動+流體混合”，傳熱系數最高，適用于高粘度、易結垢介質。
物料降溫與溫度調控：冷側流道內的冷卻介質（如水、空氣）吸收翅片傳遞的熱量，實現反應器物料溫度降低。通過調節冷卻介質流量、溫度或反應介質流速，可精準控制反應器內溫度，避免局部過熱導致的副反應或催化劑失活。例如，在乙烯聚合反應中，板翅換熱器可將原料氣升溫速率控制在5-10℃/min，縮短反應誘導期40%。
二、結構優勢：模塊化設計適配復雜工況
板翅換熱器采用模塊化組裝方式，核心部件包括隔板、翅片、導流片，其結構設計兼顧高效傳熱與維護便利性：
材質選擇：
普通化工場景：選用304/316不銹鋼，成本低且通用性強。
高溫強腐蝕場景（如含氯、含酸介質）：采用哈氏合金、蒙乃爾合金或鈦合金，耐腐蝕性提升10倍。
低溫場景（如LNG相關反應）：優先選擇鋁及鋁合金，低溫韌性好且導熱率高。
翅片類型：
平直翅片：適用于低粘度介質，流阻小。
鋸齒翅片：適用于中高粘度或需快速升溫場景，傳熱系數提升20%-30%。
多孔翅片：適用于高粘度、易結垢介質（如聚合物反應），傳熱系數最高但流阻較大。
導流片設計：
大流量介質采用“漸變式導流結構”，緩慢引導介質擴散。
小流量、高要求場景增設“分流凸臺”，確保介質均勻覆蓋翅片。
技術參數：
比表面積：單位體積傳熱面積達200-1000㎡/m3，是列管換熱器的4-6倍。
傳熱系數：通常為1000-3000W/(㎡·K)，實現介質快速升溫/降溫。
體積與重量：相同加熱負荷下，體積僅為傳統設備的1/3-1/5，鋁制設備重量為銅制設備的1/2-2/3。
三、化工應用場景：從傳統工藝到新興領域全覆蓋
催化裂化裝置：
將原料油快速加熱至480-530℃觸發裂化反應，板翅換熱器的高傳熱系數實現快速升溫，緊湊結構適應煉油廠密集布局。
加氫反應：
加熱氫氣與原料油混合物至300-400℃，哈氏合金材質板翅換熱器耐受含硫化氫腐蝕性介質，確保設備長期穩定運行。
抗生素合成：
模塊化設計靈活匹配小批量、多品種反應規模，精準溫度控制減少副產物生成，產物純度提升5%-8%。
聚合物反應：
多孔翅片結構適應高粘度介質，避免結垢堵塞，延長設備運行周期。
LNG氣化：
鋁制板翅換熱器將-162℃的LNG加熱至常溫，低溫韌性好、傳熱效率高，成為LNG氣化核心設備。
危廢焚燒處理：
回收600-800℃高溫煙氣熱量，用于加熱助燃空氣，耐受煙氣腐蝕同時高效回收余熱，減少環境污染。
四、技術優勢：效率、成本與環保的平衡
高效節能：
在甲醇合成反應器中，板翅換熱器加熱原料氣可減少15%-20%的蒸汽用量。
部分翅片結構（如平直翅片）的低流阻特性降低介質輸送泵能耗，長期運行節省能源成本。
維護便利：
模塊化設計支持單獨拆卸更換故障單元，無需整體停機，減少停機時間。
適應性強：
溫度范圍：-270℃（低溫反應）至600℃以上（高溫裂解反應）。
壓力范圍：通過增加隔板厚度與優化密封結構，可承受10-30MPa高壓。
腐蝕適應性：鈦合金、哈氏合金材質耐受強酸、強堿、含氯介質腐蝕。
五、案例分析：某石化企業苯乙烯生產車間
問題：反應釜高溫介質（180℃）需冷卻至80℃，原光管換熱器效率低，導致反應周期延長。
解決方案：更換為不銹鋼螺旋翅片式換熱器，換熱面積從200㎡提升至600㎡。
效果：
冷卻時間縮短40%，反應效率顯著提高。
年減少冷卻水消耗約5萬噸，降低生產成本。
設備維護周期從每月1次延長至每季度1次，年減少維護成本約30萬元。
