1. 產品介紹
ACCU-800微電網協調控制器是一種應用于微電網、分布式發電、儲能等領域的模塊化智能協調控制器。裝置滿足系統滿足光伏系統、風力發電、儲能系統以及充電樁等設備的接入，通過對微電網系統進行全天候數據采集分析，監視光伏、風能、儲能系統、充電樁運行狀態及健康狀況，并在此基礎上以安全經濟優化運行為目標，獲取ZUI 優控制策略進而對微電網實施調節控制，實現微電網分布式能源、儲能系統、負荷的實時動態調節功能，促進新能源就地化消納，提高電網運行穩定性、補償負荷波動；有效實現微電網的需求管理，提高微電網運行效率、降低供電成本，保障微電網安全、可靠、經濟運行。
2. 產品特點
ACCU-800 微電網協調控制器具備以下功能特點：
數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等設備接入；
通訊管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC 60870-5-104、MQTT 等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行遠程運維）、OTA 升級、就地/遠程切換、本地人機交互（選配）；
邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點續傳、數據加密、4G 路由；
策略管理：防逆流、計劃曲線、削峰填谷、需量控制、有功/無功控制、光儲協調等，并支持策略定制 ;
系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯；
運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全預警預測。
3. 產品參數
ACCU-800 微電網協調控制器主要負責光儲充新能源電站的數據采集、本地控制策略以及云端數據的交互。

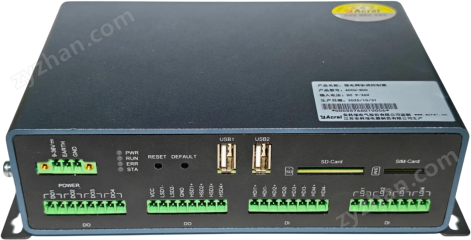

圖 3-1 ACCU-800 微電網協調控制器
ACCU-800 微電網協調控制器典型的硬件配置與附件參數如下表 3-1所示。
表 3-1 典型配置參數表
4.系統架構
圖 4-1 系統架構圖
ACCU-800微電網能源協調控制器：控制儲能設備、分布式能源、可調負荷設備的出力與電力需求，并能根據經濟效益模型在滿足調度的前提下，進行光儲置換，減少棄光。并與云端平臺進行交互，響應云端策略配置。
智慧能源管理云平臺 EMS3.0 ：滿足跨站點，跨區域海量數據的接入，通過數據分析實現各站點資源類、電量類、損耗類、指標類、維護類、貢獻類等指標計算與管控，并通過多樣化預測，分析發電與用電趨勢，結合電價數據、生產計劃、負荷需求，提供ZUI JIA控制方案。同時提供遠程監控與運維功能。
5.技術標準
產品主要依據標準如下：
GB/T 13729-2002 遠動終端設備
GB/T 17626.4 電磁兼容 試驗和測量技術電快速瞬變沖群抗擾度試驗
GB/T 15153.1 遠動設備及系統第 2 部分 :工作條件第 1 篇:電源和電磁兼容兼容性
GB/T 15153.2 遠動設備及系統第 2 部分 :工作條件第 2 篇:環境條件(氣候、機械和其他非電影響因素)
GB/T 4208-2008 外殼防護等級(IP 代碼)
Q/GDW 639-2011 配電自動化終端設備檢測規程
NB/T 32015 分布式電源接入配電網技術規定
DL/T 584 3~110kV 電網繼電保護裝置運行整定規程
DL/T 721-2013 配電網自動化遠方終端
DL/T 630-1997 交流采樣遠動終端技術條件
DB/T 864-2012 微電網接入 10kV 及以下配電網技術規范
GB/T 33589-2017 微電網接入電力系統技術規定
GB/T 36274-2018 微電網能量管理系統技術規范
GB/T 36270-2018 微電網監控系統技術規范
DL/T 1864-2018 獨立型微電網監控系統技術規范
T/CEC 153-2018 并網型微電網負荷管理技術導則
T/CEC 152-2018 并網型微電網需求響應技術要求
T/CEC 153-2018 并網型微電網負荷管理技術導則
6.性能指標

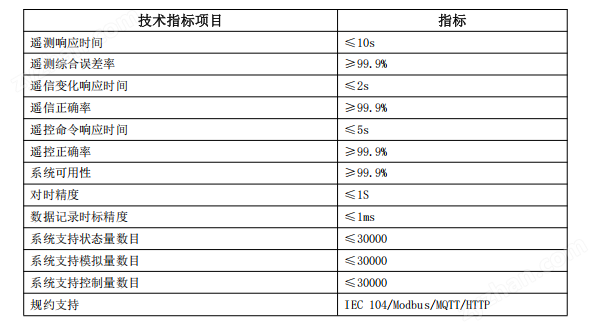

表 6-1 ACCU-800 微電網協調控制器性能指標
7.能量調度

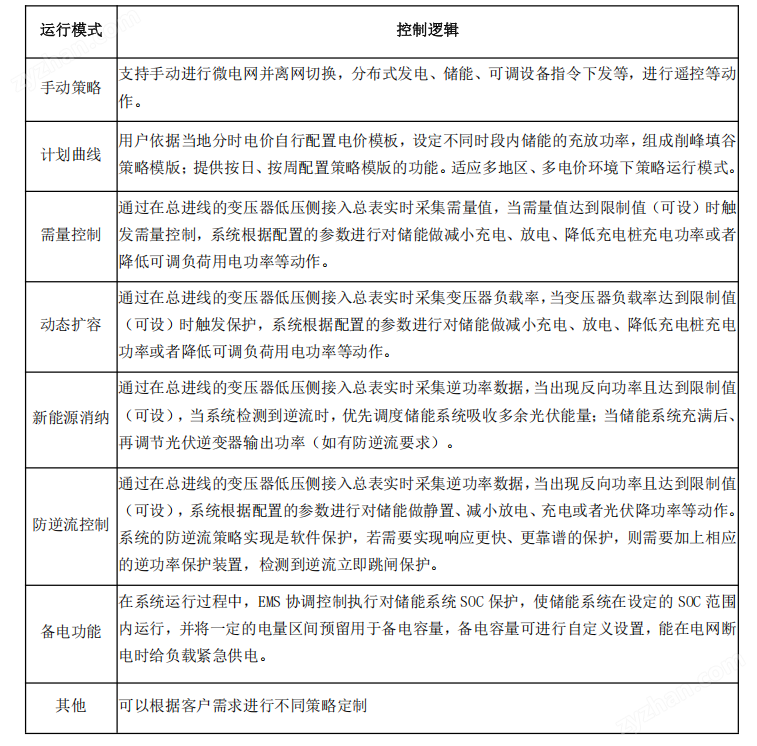

7-1 典型能量調度功能表
8.硬件接口
ACCU-800 微電網協調控制器其接口資源如下：
圖 8-1 ACCU-800 微電網協調控制器正面資源圖
圖 8-2 ACCU-800 微電網協調控制器反面資源圖ACCU-800
微電網協調控制器正面接口如表 8-1所示。

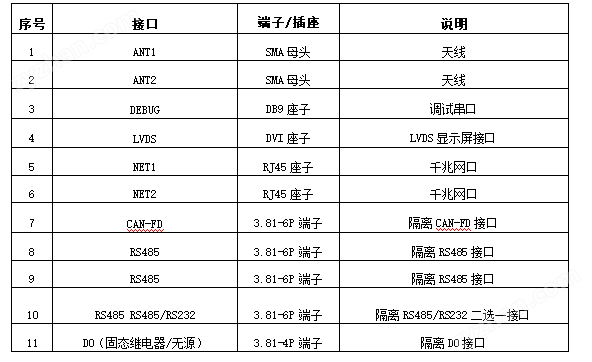

表 8-1 ACCU-800 微電網協調控制器正面接口
ACCU-800 微電網能源協調控制器反面接口如表 8-2 所示。
表 8-2 ACCU-800 微電網協調控制器反面接口
9. 外觀尺寸
圖 9-1 ACCU-800 微電網協調控制器外觀尺寸
10. 通用要求
采取屏蔽及相應抗干擾等措施，以防電磁干擾、雷電干擾造成設備損毀，確保裝置在規定的環境條件下能安全有效地運行。
