低氮燃氣熱水鍋爐

低氮冷凝承壓熱水鍋爐

功率范圍：0.35-17.5MW

NOX排放：NOx<30mg/m3

低氮解決方案：CAVALLO卡瓦諾變頻分體式低氮燃燒器 + FGR

燃料：天然氣，壓縮天然氣，沼氣，液化氣，液化石油氣，城市煤氣等；

適用單位：熱力公司、企事業單位、酒店賓館等的供暖供熱 ；

產品簡介：

低氮冷凝承壓熱水鍋爐，采用低應力臥式濕背內燃煙氣二回程結構，配置空氣預熱器和節能冷凝一體機；圓弧形對開爐門設計，運用大爐膛全混合燃燒和螺紋煙管傳熱；低氮耦合，爐內有四級低氮燃燒技術，有效降低NOx生成；配置瑞士ABB變頻器，意大利CAVALLO卡瓦諾變頻分體式低氮燃燒器，7英寸液晶觸摸屏與高性能PLC可編程控制器，實現小于30mg的低氮排放。

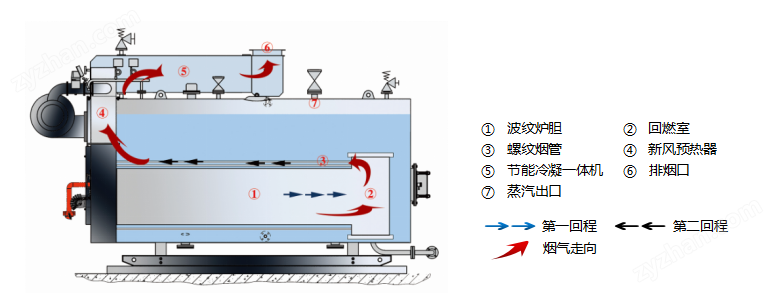

工作原理：

鍋爐采用大容積全波紋爐膽，濕背式跑道型回燃室，全螺紋煙管對稱且均勻布置在爐膽兩側。Cavallo卡瓦諾變頻分體式低氮燃燒器提供燃料燃燒，噴出的火焰在爐膽內湍流燃燒。產生的高溫煙氣經回燃室折返，進入螺紋煙管，換熱后，由前煙箱進入空氣預熱器，煙氣逆流換熱，加熱冷空氣；降溫的煙氣順流進入節能冷凝一體機，煙氣逆流通過錯排的硅鎂鋁合金翅片管擴展受熱面，回收煙氣潛熱和顯熱，預熱鍋爐給水溫度，熱量充分回收后的煙氣經煙囪排入大氣。

性能特點：

1、節能冷凝一體機

充分回收煙氣中的顯熱和水蒸汽凝結后的汽化潛熱，增加給水溫度，降低排煙溫度，節省燃氣費用，有效提升鍋爐熱效率；采用ND鋼+硅鎂鋁合金纏繞復合翅片管，傳熱性能高，耐腐蝕性強。

2、空氣預熱器

低溫情況下可快速啟動，快速加熱空氣；換熱強度高，抗腐蝕性強；雙向純逆流換熱模式，提高空氣溫度，加速燃燒。

3、Cavallo卡瓦諾變頻分體式低氮燃燒器

意大利Cavallo卡瓦諾低氮燃燒器，擁有低氧式、分布式、循環式、分級式等四級燃燒技術；結合煙氣再循環西門子FGR技術，實現小于30mg的低氮排放；采用瑞士ABB變頻器，實現變頻比例控制燃燒，比較節能。

4、大波紋爐膽設計

爐水受熱均勻穩定；增加了燃燒空間，降低火焰溫度，實現低氮排放。

5、意大利Cavallo卡瓦諾懸臂式風機及不銹鋼消音器

體積小、重量輕、風壓/風量穩定；增加了消音裝置、噪音低，同時采用不銹鋼材質，可延長使用壽命。

6、PLC智能控制器

采用7英寸液晶顯示觸摸屏，可編程PLC控制器相匹配；具備高、低水位/超壓/超溫報警等聯鎖防護功能，可實時記錄鍋爐的運行狀態，有效監控鍋爐運行安全。

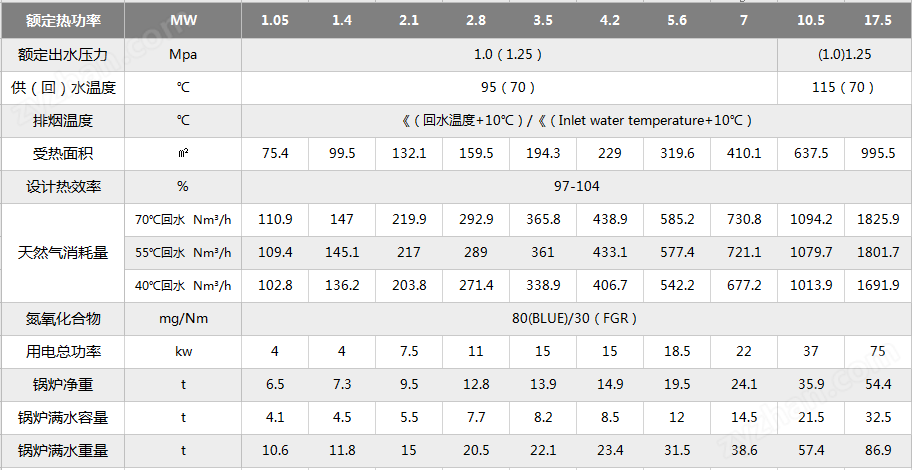

技術參數：
