西林瓶灌裝機的結構組成及工作原理

西林瓶灌裝機是制藥、生物制劑領域的專用自動化設備，主打小劑量藥液（0.5–50mL）的高精度、無菌化灌裝，部分機型還集成加塞、軋蓋功能。其結構圍繞 “有序輸送 — 精準灌裝 — 密封成型” 設計，工作流程全程自動化，符合制藥行業 GMP 規范。

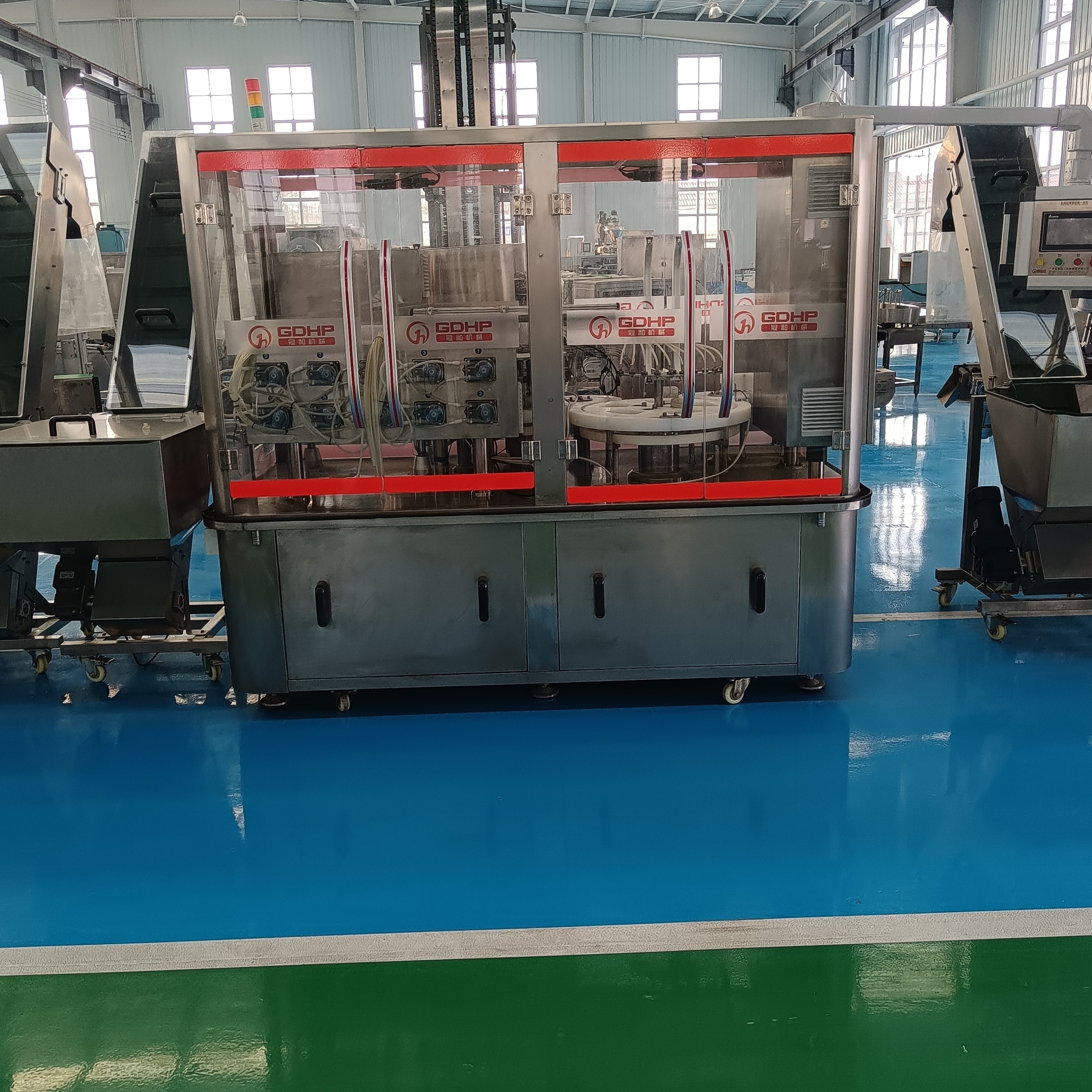

一、 核心結構組成

西林瓶灌裝機分半自動和全自動兩類，全自動機型結構更完整，涵蓋全流程作業單元，各部件協同聯動；半自動機型缺少自動化輸送單元，依賴人工輔助，結構相對簡單。以下以全自動無菌西林瓶灌裝機為例，拆解核心結構：

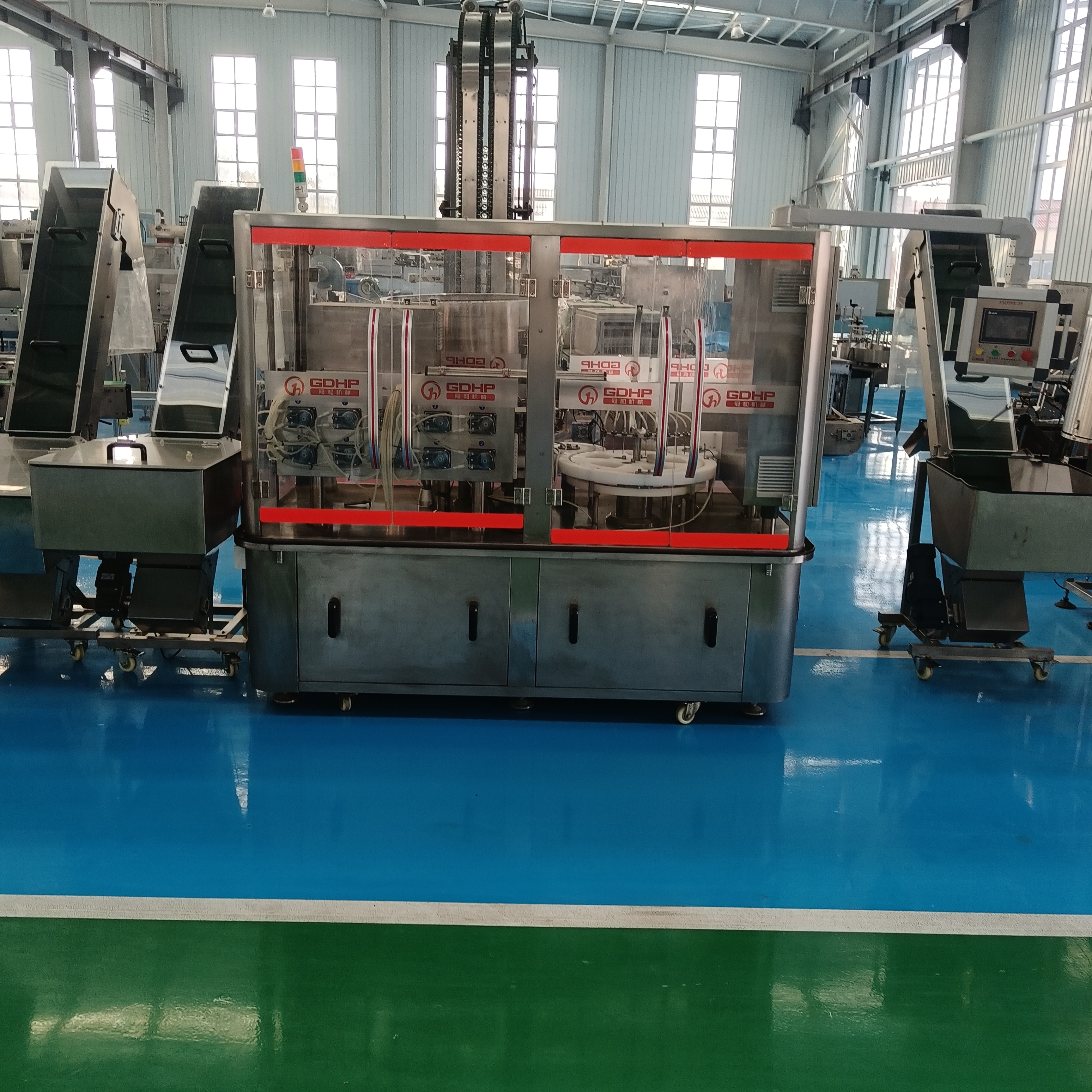

1.  進瓶理瓶單元

這是設備的 “前端輸送樞紐”，核心部件包括理瓶轉盤、分瓶螺桿、進瓶星輪和 V 型輸送軌道。理瓶轉盤的作用是將雜亂堆放的空西林瓶，通過旋轉擋板梳理成瓶口朝上的有序狀態；分瓶螺桿能精準控制瓶子間距，避免輸送過程中出現擁堵；進瓶星輪和 V 型輸送軌道則配合將瓶子平穩送入主機灌裝工位，軌道兩側加裝防倒護欄，防止瓶子傾倒、卡滯。

2.  灌裝單元

這是設備的 “計量核心”，直接決定藥液灌裝精度，核心部件有儲液罐、灌裝泵、灌裝頭和針頭升降機構。儲液罐用于儲存無菌藥液，內置攪拌裝置和溫控模塊，防止藥液沉淀、分層；灌裝泵多采用柱塞泵、陶瓷泵或蠕動泵，能將劑量誤差控制在 ±0.5% 以內；灌裝頭自帶防滴漏回吸閥，搭配針頭升降機構，可實現潛入式灌裝 —— 針頭先伸入瓶內再注液，避免藥液沖擊瓶底產生泡沫，灌裝完成后針頭上升前會啟動回吸，防止殘留藥液滴漏污染瓶口。

3.  加塞單元

這是保障藥液密封性的關鍵單元，核心部件包括塞料斗、送塞軌道、壓塞氣缸 / 伺服機構和壓塞頭。塞料斗自動存儲膠塞，送塞軌道將膠塞逐個輸送至瓶口上方；壓塞機構通過氣缸或伺服電機驅動壓塞頭下行，將膠塞精準壓入瓶口，壓塞力度可通過控制系統靈活調節，力度過大易壓碎瓶身，過小則膠塞密封不嚴，會導致藥液泄漏或污染。

4.  軋蓋單元（可選配置）

適用于需要長期儲存的制劑，核心部件有蓋料斗、理蓋器、軋蓋頭和軋蓋輪。理蓋器將雜亂的鋁蓋整理成正立狀態，輸送至軋蓋工位并套在瓶口；軋蓋頭的軋蓋輪通過旋轉擠壓，將鋁蓋緊緊軋合在瓶口外側，包裹住膠塞，完成最終密封。

5.  出瓶與剔廢單元

這是設備的 “后端篩選樞紐”，核心部件包括出瓶星輪、輸送線和光電檢測傳感器。出瓶星輪將完成灌裝加塞（或軋蓋）的西林瓶平穩送出主機；光電傳感器實時檢測瓶子狀態，一旦發現缺瓶、缺塞、裝量異常等不合格品，會自動發出信號將其剔除，避免流入后續工序。

6.  控制系統

這是設備的 “指揮中樞”，核心部件有 PLC 控制柜、觸摸屏、伺服電機和氣動元件。PLC 控制柜內置控制程序，可設定灌裝速度、劑量、壓塞力度等關鍵參數；觸摸屏用于實時顯示設備運行狀態，出現故障時會自動報警并提示解決方案；伺服電機實現各工位精準同步聯動，氣動元件則驅動針頭升降、壓塞、軋蓋等動作，確保整機運行流暢無卡頓。

7.  無菌輔助單元

這是保障藥液無菌性的重要配套單元，核心部件包括層流罩、無菌隔離艙和 CIP/SIP 清洗滅菌系統。層流罩能提供百級無菌環境，防止空氣中的微粒污染藥液；CIP（在線清洗）系統用清洗液對儲液罐、管路、灌裝頭進行循環清洗，去除藥液殘留；SIP（在線滅菌）系統用高溫蒸汽對設備內部進行滅菌，為下一次生產做好準備。

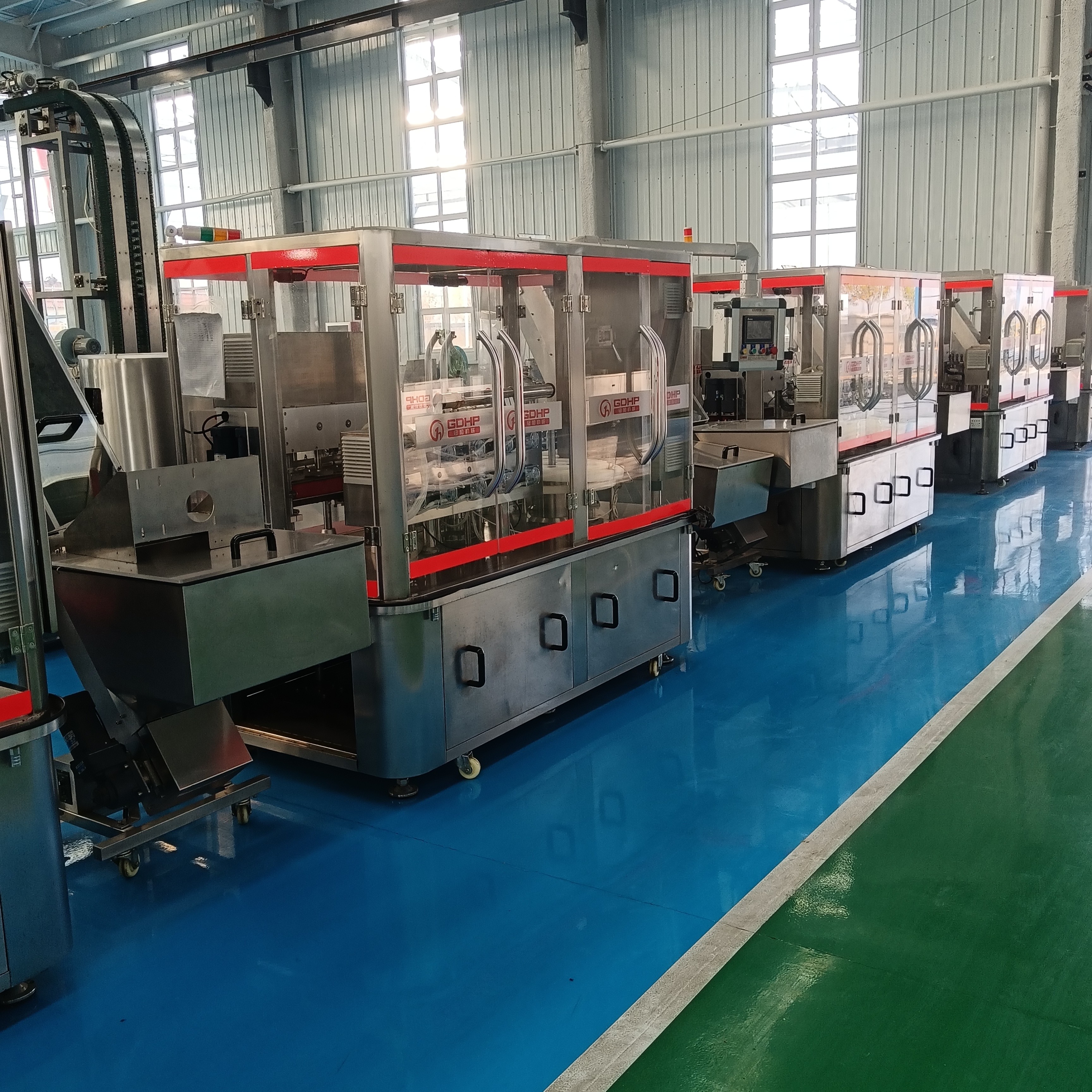

二、 工作原理

全自動西林瓶灌裝機的工作流程遵循 “有序進瓶→無菌灌裝→精準加塞→（軋蓋）→合格出瓶” 的邏輯，全程無人工接觸藥液，確保產品質量安全，具體步驟如下：

1. 理瓶進瓶

   空西林瓶被送入理瓶轉盤，經梳理后呈瓶口朝上的有序狀態，再由分瓶螺桿控制間距，通過進瓶星輪和 V 型軌道平穩輸送至灌裝工位。軌道兩側的光電傳感器實時監測，若出現倒瓶、缺瓶等異常，設備會自動停機報警。
2.

3. 無菌灌裝

   瓶子到達灌裝工位后，針頭升降機構帶動灌裝針頭潛入瓶內；同時灌裝泵根據預設劑量，將儲液罐中的無菌藥液精準泵入瓶內。灌裝完成后，針頭啟動回吸功能，將殘留藥液吸回，再上升離開瓶口，整個灌裝過程在層流罩或無菌隔離艙內進行，確保環境無菌。
4.

5. 加塞密封

   灌裝好藥液的瓶子被星輪輸送至加塞工位，膠塞經送塞軌道送至瓶口上方，壓塞機構驅動壓塞頭下行，將膠塞精準壓入瓶口，完成初步密封。
6.

7. 軋蓋與出瓶（可選）

   若需長期儲存，加塞后的瓶子會進入軋蓋工位，鋁蓋經整理后套在瓶口，軋蓋輪旋轉擠壓鋁蓋，完成最終密封；之后瓶子經出瓶星輪送至輸送線，光電傳感器篩選出不合格品并剔除，合格產品則被輸送至后續貼標、包裝工序。
8.

9. 清洗滅菌

   生產結束后，啟動 CIP/SIP 系統：先通過 CIP 系統循環清洗設備內部管路和部件，去除藥液殘留；再通過 SIP 系統用高溫蒸汽滅菌，確保設備內部無菌，滿足下一次生產的 GMP 要求。
10.


三、 核心設計亮點

1. 高精度計量：采用柱塞泵或陶瓷泵，劑量誤差可控制在 ±0.5% 以內，適配小劑量藥液灌裝需求；

2. 無菌化設計：與藥液接觸的部件均采用 316L 不銹鋼材質，搭配層流罩、無菌隔離艙，避免藥液污染；

3. 同步聯動性強：各工位通過伺服電機和 PLC 控制，速度精準匹配，無卡頓、堆積，保障生產效率。
