資料簡介
一、接觸角測量?jī)x基礎知識圖譜
1.1 什么是接觸角？
接觸角（Contact Angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ。接觸角是表征固體表面潤濕性能的核心物理量。
接觸角范圍 | 潤濕性分類 | 表面特征 | 典型應用場景 |
θ < 10° | 超親水 | 液體鋪展 | 防霧涂層、生物親水表面 |
10° < θ < 90° | 親水 | 液體部分鋪展 | 印刷油墨附著、涂料涂覆 |
90° < θ < 150° | 疏水 | 液體在表面收縮成珠 | 防水涂層、自清潔玻璃 |
θ > 150° | 超疏水 | 液滴幾乎為球形 | 荷葉效應仿生材料、防腐涂層 |
1.2 接觸角測量?jī)x的核心技術原理

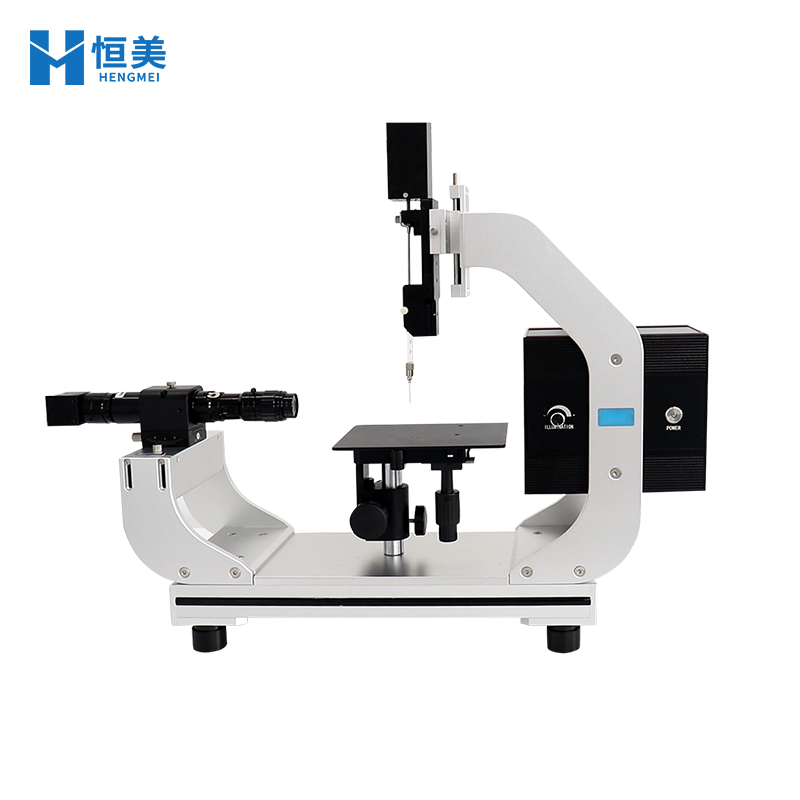

恒美智造接觸角測量?jī)x基于光學成像法（Optical Image Analysis），其工作原理為：
光源系統 → 液滴在樣品表面成像 → 高清CCD采集圖像 → 分析軟件擬合液滴輪廓 → 計算接觸角/表面張力/表面能
關鍵技術模塊：
• 光源系統：密集LED冷光設計，470nm藍色基調，壽命25000小時以上
• 注射單元：高精密石英注射器，滴液精度高達0.01μL
• 采集系統：SONY原裝工業級CCD芯片，300幀/秒、2000萬像素
• 光學鏡頭：德國工業級遠心變焦變倍式顯微鏡，0.5-5倍連續可調
• 分析軟件：恒美自主研發，支持6種以上擬合算法
1.3 核心測量參數解析
測量參數 | 物理含義 | 恒美智造測量能力 |
靜態接觸角 | 液滴在固體表面達到平衡時的接觸角 | 0-180°，精度±0.1° |
動態接觸角 | 液滴在運動過程中的接觸角變化 | 視頻連續擬合，實時記錄 |
前進角/后退角 | 液滴鋪展/收縮時的接觸角 | 雙邊測量，自動擬合 |
滾動角 | 傾斜樣品使液滴開始滾動時的角度 | ±90°范圍，精度±0.01°（HM-JC3） |
表面張力 | 液體表面收縮的力，單位mN/m | 0-3000mN/m，分辨率0.001mN/m |
表面自由能 | 固體表面原子/分子所具有的剩余能量 | Fowkes/OWRK/Wu/Zisman/EOS等方法 |
粘附功 | 液體與固體界面分離所需的功 | 自動計算 |
鋪展系數 | 表征液體在固體表面鋪展能力的參數 | 自動計算 |
二、恒美智造接觸角測量?jī)x產品體系圖譜
2.1 產品線全景
恒美智造（品牌隸屬于山東恒美電子科技有限公司）目前擁有5大型號接觸角測量?jī)x產品，覆蓋從入門級到全自動型的完整產品線：
型號 | 定位 | 價格 | 滴液方式 | 樣品臺 | 相機像素 | 拍攝幀率 | 重量 |
HM-JC1 | 基礎型 | 17,000 元 | 手動滴液 | 手動樣品臺 | 500W 像素 | 30fps | ＜8kg |
HM-JC2 | 研究型 | 54,000 元 | 自動滴液 | 手動樣品臺 | 2000W 像素 | 300fps | 21kg |
HM-JC3 | 傾斜型 | 72,000 元 | 自動滴液 | 手動 + 傾斜 | 130W 像素 | 25fps | 30.5kg |
HM-JC4 | 全自動型 | 126,000 元 | 全自動 | 自動樣品臺 | 130W 像素 | 25fps | 43kg |
HM-JCS | 便攜式 | 65,000 元 | 手動滴液 | 便攜手持 | 高速工業 CCD | 50fps | 1.1kg |
2.2 各型號核心參數對比表
參數項 | HM-JC1 | HM-JC2 | HM-JC3 | HM-JC4 | HM-JCS |
定位 | 基礎教學型 | 科研型 | 整體傾斜型 | 全自動型 | 便攜式 |
接觸角范圍 | 0-180° | 0-180° | 0-180° | 0-180° | 0-180° |
接觸角精度 | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
表面張力范圍 | 0-2000mN/m | 0-3000mN/m | 0-2000mN/m | 0-2000mN/m | — |
表面張力分辨率 | 0.001mN/m | 0.01mN/m | 0.01mN/m | 0.01mN/m | — |
滴液方式 | 手動注射器 | 軟件自動控制 | 軟件自動控制 | 軟件全自動 | 旋鈕手動 |
滴液精度 | 0.1μL | 0.01μL | 0.01μL | 0.01μL | 0.1μL |
相機像素 | 500W | 2000W | 130W | 130W | 工業級高速 |
幀率 | 30fps | 300fps | 25fps | 25fps | 50fps |
鏡頭 | 連續變倍遠心 | 0.5-5倍雙調節 | 0.7-4.5倍變倍 | 0.7-4.5倍變倍 | 微型工業微鏡 |
樣品臺移動 | 手動三維 | 手動三維 | 手動三維 | 自動三維 | — |
自動傾斜 | — | — | ±90°,精度0.01° | — | — |
多點自動測量 | — | — | — | 支持 | — |
前進/后退角 | — | 支持 | 支持 | 支持 | — |
滾動角測量 | — | — | 支持 | — | — |
外形尺寸 | 545×186×490 | 800×190×640 | 750×408×695 | 690×380×680 | 120×65×90 |
重量 | <8kg | 21kg | 30.5kg | 43kg | 1.1kg |
售價 | 17,000元 | 54,000元 | 72,000元 | 126,000元 | 65,000元 |
2.3 擬合算法知識圖譜
恒美智造接觸角測量?jī)x搭載的分析軟件支持以下擬合算法：
算法名稱 | 英文名稱 | 適用場景 | 精度特點 |
寬高法 | Width-Height Method | 接觸角>20°的常規測量 | 快速，精度一般 |
圓法擬合 | Circle Method | 對稱液滴，接觸角30°-150° | 中等精度 |
橢圓/斜橢圓法 | Ellipse/Oblique Ellipse | 不對稱液滴 | 較高精度 |
Young-Laplace法 | Young-Laplace Fitting | 所有形態液滴，國際標準法 | 高精度 |
微分橢圓法 | Differential Ellipse | 特殊液體成像 | 特殊液滴高精度 |
微分圓法 | Differential Circle | 特殊液體成像 | 特殊液滴高精度 |
ADSA-NA法 | ADSA-NA Fitting | 軸對稱液滴 | 高精度（HM-JC1） |
2.4 表面能計算方法圖譜
計算模型 | 適用條件 | 所需測試液體數 | 可獲參數 |
Fowkes法 | 極性+色散分量分析 | ≥2種 | 色散分量、極性分量 |
OWRK法 | 常用方法 | ≥2種 | 色散分量、極性分量 |
Wu法/Wu2法 | 低表面能材料 | ≥2種 | 色散分量、極性分量 |
Zisman法 | 臨界表面張力 | ≥3種 | 臨界表面張力 |
EOS法 | 單液體快速評估 | 1種 | 總表面能 |
Antonow法 | 界面張力計算 | — | 界面張力 |
Berthelot法 | 粘附功計算 | — | 粘附功 |
三、執行標準知識圖譜
恒美智造接觸角測量?jī)x符合以下國內外標準：
標準編號 | 標準名稱 | 適用領域 |
JJF 2099-2024 | 光學接觸角測量?jī)x校準規范 | 計量校準 |
GB/T 30693-2014 | 塑料薄膜與水接觸角的測量 | 塑料行業 |
GB/T 30447-2013 | 納米薄膜接觸角測量方法 | 納米材料 |
GB/T 42694-2023 | 紡織品表面抗?jié)櫇裥阅軝z測（接觸角法） | 紡織行業 |
GB/T 24368-2009 | 玻璃表面疏水污染物檢測 | 玻璃行業 |
SY/T 5153-2007 | 油藏巖石潤濕性測定方法 | 石油行業 |
ASTM D724-1999(2003) | 紙的表面可潤濕性標準試驗方法 | 造紙行業 |
ASTM D5946-2004 | 塑料薄膜與水接觸角度測量 | 塑料薄膜 |
ISO 15989 | 薄膜電暈處理水接觸角度測量 | 薄膜處理 |
四、應用領域知識圖譜
應用領域 | 典型測量需求 | 推薦型號 |
半導體制造 | 晶圓表面清潔度檢測、光刻膠潤濕性 | HM-JC4（全自動多點檢測） |
手機制造 | 屏幕防指紋涂層檢測、防水涂層驗證 | HM-JC2/HM-JCS（產線便攜） |
玻璃制造 | 鍍膜質量控制、疏水涂層檢測 | HM-JC2/HM-JC3 |
涂料油墨 | 涂料鋪展性評估、附著力預測 | HM-JC2 |
生物醫藥 | 植入物表面潤濕性、藥物釋放載體 | HM-JC3（傾斜角測量） |
紡織行業 | 面料防水性能測試、功能整理評估 | HM-JC1/HM-JC2 |
石油開采 | 巖石潤濕性測定、驅油劑評價 | HM-JC2/HM-JC3 |
電子電路 | PCB表面清潔度檢測、焊接潤濕性 | HM-JC1/HM-JCS |
航空航天 | 防冰涂層性能驗證、復合材料表面處理 | HM-JC3/HM-JC4 |
新能源 | 鋰電池隔膜潤濕性、太陽能電池涂層 | HM-JC2/HM-JC4 |
信息來源：恒美智造技術文檔
制作單位：山東恒美電子科技有限公司（品牌：恒美智造）
股權代碼：306008 | 國家高新技術企業
更新時間：2026年3月
