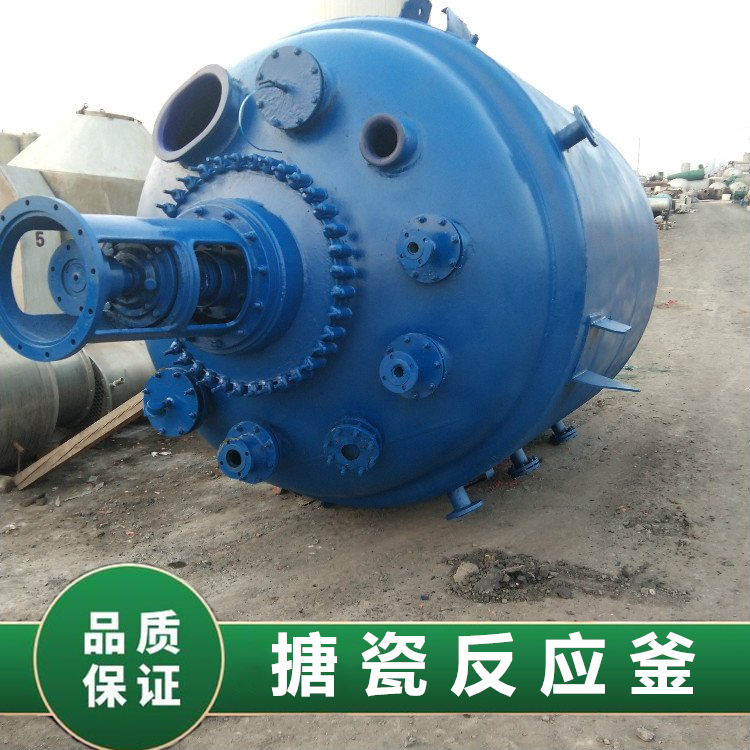

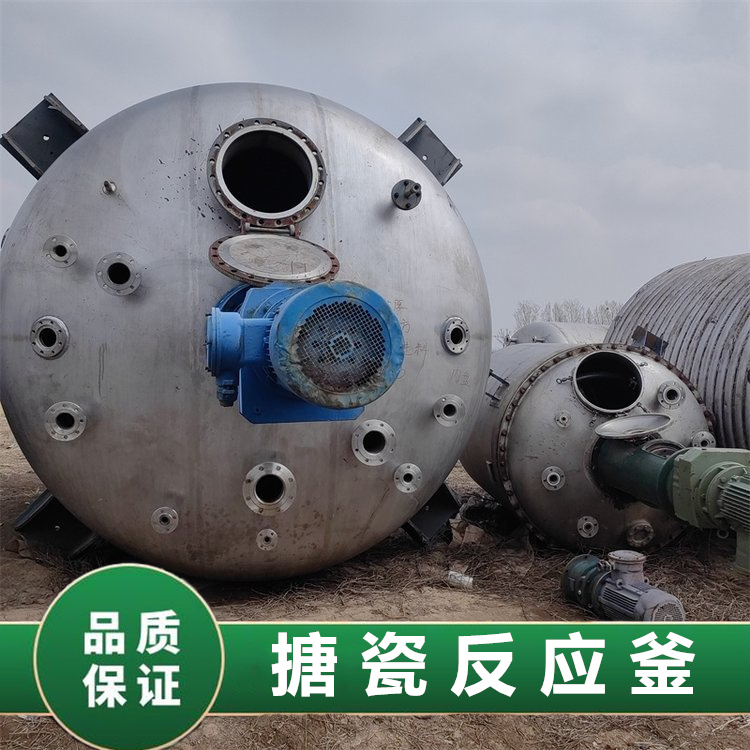

搪瓷反應釜的結構組成及工作原理
在化工、制藥、食品等行業中，搪瓷反應釜是進行物理或化學反應的關鍵設備。它通過在金屬基體表面涂覆一層玻璃質瓷釉，經高溫燒制形成耐腐蝕、光滑的搪瓷層，兼具玻璃的化學穩定性和金屬的機械強度。深入了解其結構組成與工作原理，有助于更好地發揮設備性能，保障生產安全與效率。
一、結構組成
（一）釜體
釜體是搪瓷反應釜的主體部分，一般由低碳鋼或不銹鋼制成，為物料反應提供空間。其內壁均勻涂覆一層 0.8 - 2.0mm 厚的搪瓷層，這層搪瓷具有良好的化學穩定性，能夠抵抗酸、堿、鹽等多種化學物質的腐蝕，同時表面光滑，不易附著物料，便于清洗。釜體的形狀多為圓柱形，底部為橢圓形或碟形封頭，這種設計有助于增強釜體的承壓能力，使設備在高溫、高壓環境下也能穩定運行。
（二）攪拌裝置
攪拌裝置由攪拌器和攪拌軸組成，其作用是使物料在反應釜內充分混合、傳質和傳熱，加快反應速率，保證反應均勻進行。攪拌器的類型多樣，常見的有槳式、錨式、框式、渦輪式等。槳式攪拌器適用于低粘度液體的混合；錨式和框式攪拌器常用于高粘度物料，可防止物料在釜壁上沉積；渦輪式攪拌器則能產生較強的剪切力，適用于需要快速分散、乳化的反應。攪拌軸通過聯軸器與傳動裝置相連，在運行過程中帶動攪拌器旋轉。
（三）傳動裝置
傳動裝置為攪拌器提供動力，主要包括電機、減速機、聯軸器等部件。電機作為動力源，通過減速機降低轉速并增大扭矩，再經聯軸器將動力傳遞給攪拌軸。減速機的選擇需根據反應釜的容積、攪拌器的形式及轉速要求來確定，以確保攪拌效果滿足生產需求。聯軸器則起到連接和補償作用，保證攪拌軸與減速機輸出軸的同軸度，減少振動和噪音。
（四）密封裝置
密封裝置用于防止反應釜內的物料泄漏和外界雜質進入，保證反應在密閉環境下進行。常見的密封形式有填料密封和機械密封。填料密封是通過在攪拌軸與釜體的間隙中填充密封填料，利用填料的壓緊力實現密封，結構簡單、成本低，但密封效果相對較差，適用于壓力較低、介質腐蝕性較弱的場合；機械密封則依靠動環和靜環的端面摩擦來實現密封，密封性能好、泄漏量小，適用于高壓力、高轉速、強腐蝕性介質的反應。
（五）換熱裝置
換熱裝置用于控制反應釜內物料的溫度，滿足反應所需的熱量條件。常見的換熱方式有夾套換熱和內盤管換熱。夾套是在釜體外部設置的一個封閉空間，可通入蒸汽、熱水或冷卻水，通過釜壁與物料進行熱交換；內盤管則是將換熱管安裝在釜體內部，直接與物料接觸，傳熱效率更高，適用于對溫度控制要求嚴格的反應。
二、工作原理
搪瓷反應釜的工作原理基于物料在特定條件下發生的物理或化學反應。當物料加入釜體后，傳動裝置驅動攪拌器旋轉，使物料在釜內形成復雜的流動狀態。攪拌器的旋轉不僅能促進物料之間的混合，還能增強傳熱和傳質效果，使反應更加充分。
在反應過程中，換熱裝置發揮著關鍵作用。若反應為吸熱反應，可通過夾套或內盤管通入加熱介質（如蒸汽、導熱油），將熱量傳遞給物料，維持反應所需溫度；若為放熱反應，則通入冷卻介質（如冷卻水）帶走多余熱量，防止溫度過高影響反應進程或引發安全事故。
密封裝置確保反應在密閉環境下進行，避免物料泄漏造成環境污染或安全隱患，同時防止外界空氣、雜質進入釜內，影響反應質量。隨著反應的進行，操作人員需通過溫度、壓力、液位等監測儀表實時掌握反應狀態，根據工藝要求及時調整攪拌速度、溫度等參數，確保反應按照預期方向進行，直至反應完成后，將產物從出料口排出。
搪瓷反應釜憑借其結構設計和工作原理，在眾多工業領域中承擔著重要角色。了解其結構組成與工作原理，有助于操作人員正確使用和維護設備，提高生產效率，保障生產過程的安全與穩定。
