JJG 971-2019液位計檢定規程解讀

JJG 971-2019液位計檢定規程是由國 家發布，并于2019年12月31日發布，2020年3月31日正式實施的一項國 家計量檢定規程。該規程替代了之前的JJG 971-2002版本，對液位計的檢定方法、性能要求及通用技術要求等方面進行了詳細規定。以下是對該規程的解讀：

一、規程的適用范圍

該規程適用于液位計（不含輻射式液位計）的檢定、后續檢定和使用中檢查。同時，物位計的校準也可參考本規程。

二、引用文件

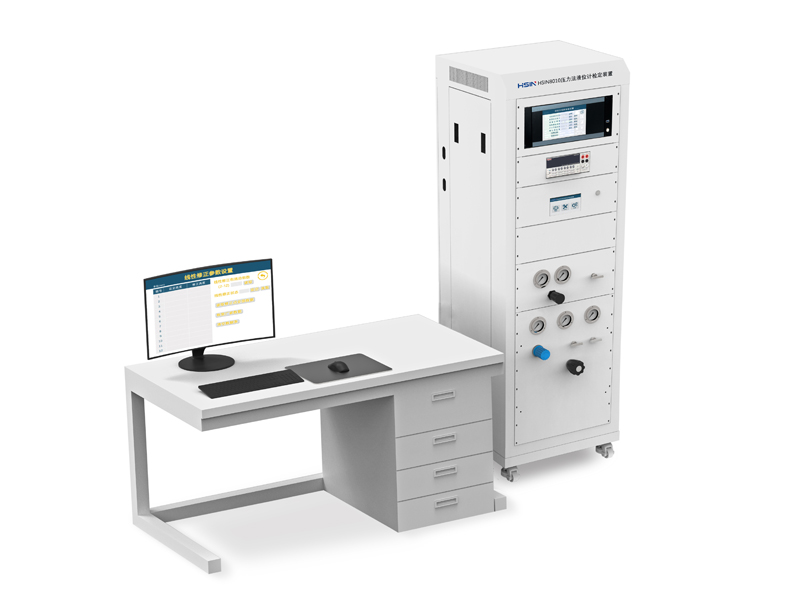

規程中引用了相關的標準文件，如JJG 882《壓力變送器》等。對于注日期的引用文件，僅注日期的版本適用于本規程；對于不注日期的引用文件，其版本（包括所有的修改單）適用于本規程。HSIN8010壓力法液位計檢定裝置在設計時也依據了JJG 882《壓力變送器》等規程，是檢定靜壓/差壓式等液位儀表的理想液位計溯源設備。

三、術語和計量單位

規程中明確了液位計相關的術語和計量單位。其中，物位是液位、料位和界面（位）的總稱，是反映物體總量和物料表面特性的參數；液位計則是工業過程測量和控制系統中用以指示和控制液位和界面（位）的儀表。液位計使用的法定計量單位為米（m）或其十進倍數單位，如毫米（mm）、厘米（cm）等。

四、概述

液位計廣泛應用于工業過程中的罐、釜、塔、瓶、爐、渠等內部液位或界面的測量。液位測量方法包括目視法、人工投尺法、吹氣法、測力法、壓力法、電特性法、反射法、熱學法、輻射法、中子法等。液位計按測量方式可分為接觸式和非接觸式，按安裝方式可分為頂裝式、側裝式、頂底式等多種類型，按測量原理可分為聯通式、浮力式、壓力式、反射式等。

五、計量性能要求

規程對液位計的計量性能提出了具體要求，包括示值誤差、輸出值誤差、回差、設定點誤差和切換差等。

示值誤差：液位計示值的zui大允許誤差有兩種表示方式，一種是±a%FS（a可以是0.01,0.02,...,2.5；FS為液位計的量程，mm或cm），另一種是±N（N為直接用長度單位表示的zui大允許誤差，mm或cm，可在0.5、1、2、5、10、20、50中選取）。

輸出值誤差：具有信號輸出功能的液位計，其輸出值zui大允許誤差應不超過輸出量程的±c%FS（c可以是0.05,0.1,...,2.5；FS為液位計輸出值的量程，mA或V）。

回差：液位計示值和輸出值的回差應不超過其zui大允許誤差的值。

設定點誤差：具有位式控制的液位計，其設定點誤差限為±a%FS或±N（a和N的取值范圍同上）。

切換差：具有位式控制的液位計，其切換差應不超過設定點誤差限值的2倍。

六、通用技術要求

規程還對液位計的通用技術要求進行了規定，包括外觀、耐壓及密封性、絕緣電阻等。

外觀：液位計的標識應完整、清晰，并包含產品名稱、出廠編號、生產年份、型號規格等信息；接線端子所標的文字、數字與符號應正確、清晰；主體和部件應完好無損，緊固件不得有松動和損傷現象；具有數字顯示功能的液位計，顯示內容應清晰，不應有缺筆畫現象。

耐壓及密封性：液位計應能承受一定的壓力而不發生泄漏和損壞現象。具體為：額定工作壓力小于10MPa的液位計，應能承受1.5倍額定工作壓力；額定工作壓力大于和等于10MPa的液位計，應能承受1.25倍額定工作壓力。

絕緣電阻：具有電源供電的液位計，在特定環境條件下（如環境溫度為15℃～35℃，相對濕度為45%～75%），各組端子（包括外殼）之間的絕緣電阻應不小于20MΩ。

七、檢定方法和結果處理

規程詳細規定了液位計的檢定條件、檢定項目、檢定方法及檢定結果的處理方式。通過嚴格的檢定程序，可以確保液位計的準確性和可靠性，從而滿足工業過程測量和控制的需求。
