達萬德福日盲型紫外成像儀DW9219A在500kV升壓站局部放電檢測中的應用報告

摘要

2026年1月，達萬德福技術團隊攜帶DW9219A日盲紫外成像儀，對華東某火力發電廠500kV升壓站開展局部放電帶電檢測。本次檢測歷時2.5小時，覆蓋主變壓器、斷路器、隔離開關等設備27處點位，檢出放電點3處，放電信號特征及強度數據記錄完整。檢測結果為發電廠制定設備檢修計劃提供了技術依據。

一、檢測背景

華東某火力發電廠500kV升壓站承擔區域電網主力供電任務，主變壓器容量750MVA，日外送電量約1500萬千瓦時。2025年12月下旬，運維人員在升壓站區域記錄到間歇性放電聲響，紅外熱成像檢測未見溫度異常。為明確放電來源，發電廠電氣部門依據DL/T 1779-2017《高壓電氣設備電暈放電檢測用紫外成像儀技術條件》相關要求，委托達萬德福技術團隊開展紫外成像專項檢測。

二、檢測設備

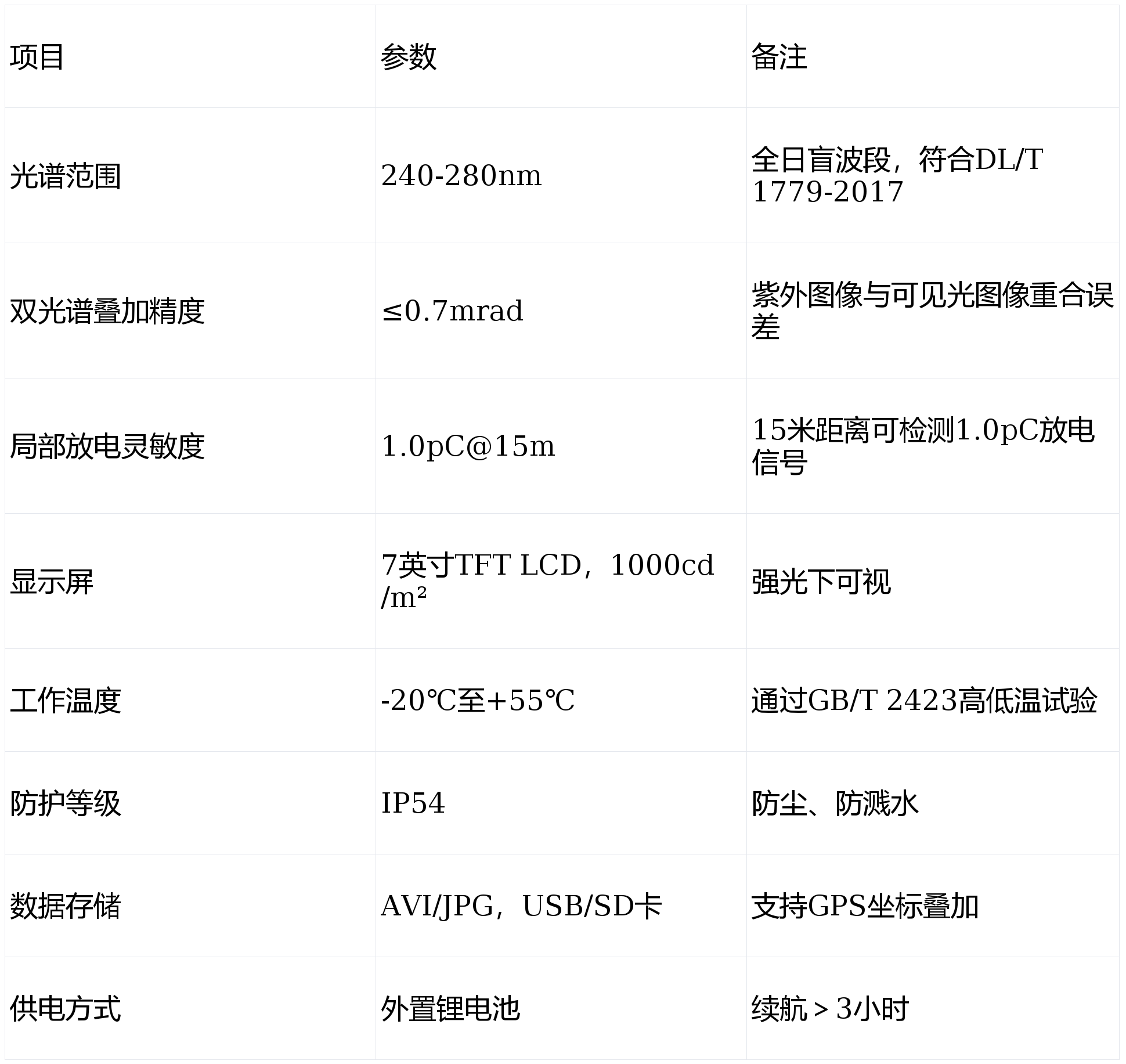

本次檢測使用達萬德福DW9219A型日盲紫外成像儀，設備主要技術參數如下：

設備已通過DL/T 1779-2017標準符合性驗證，具備全日盲探測、雙光譜同步成像、實時光子計數、多顏色電暈指示及GPS定位功能。

三、檢測過程

檢測于當日上午9時開始，持續至11時30分。現場天氣晴，環境溫度28℃，濕度65%，光照強度約85000lux。檢測全程設備帶電操作，檢測距離控制在15-30米。

技術人員按照以下流程執行檢測：

1. 開啟全日盲模式，設置增益為中等檔位

2. 啟動光子計數功能，開啟視頻錄制

3. 依次掃描#2主變壓器、220kV斷路器、隔離開關、母線絕緣子

4. 對檢出放電點使用2倍、4倍、8倍變焦確認位置

5. 保存圖像及視頻，記錄GPS坐標

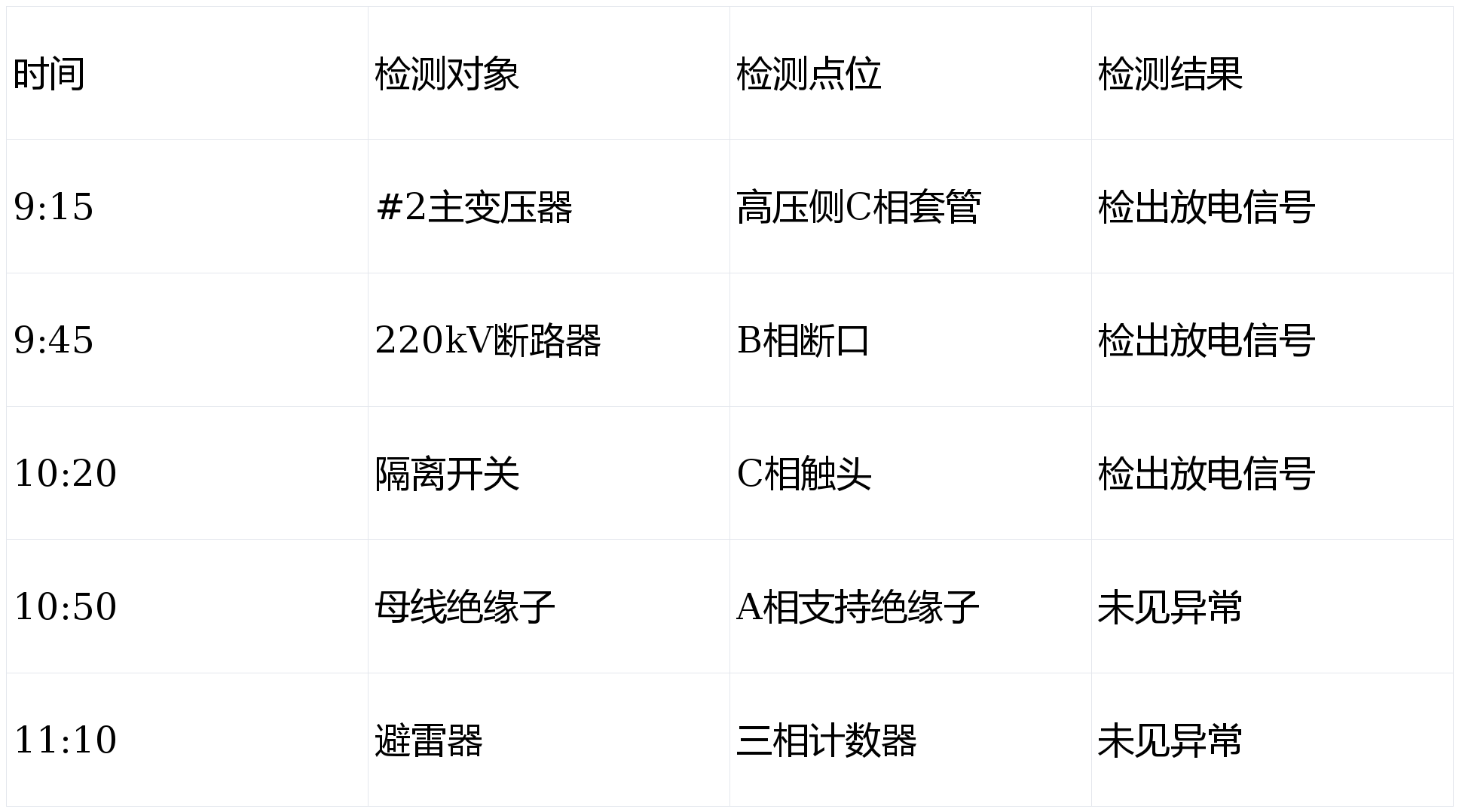

檢測數據記錄如下：

四、檢測結果

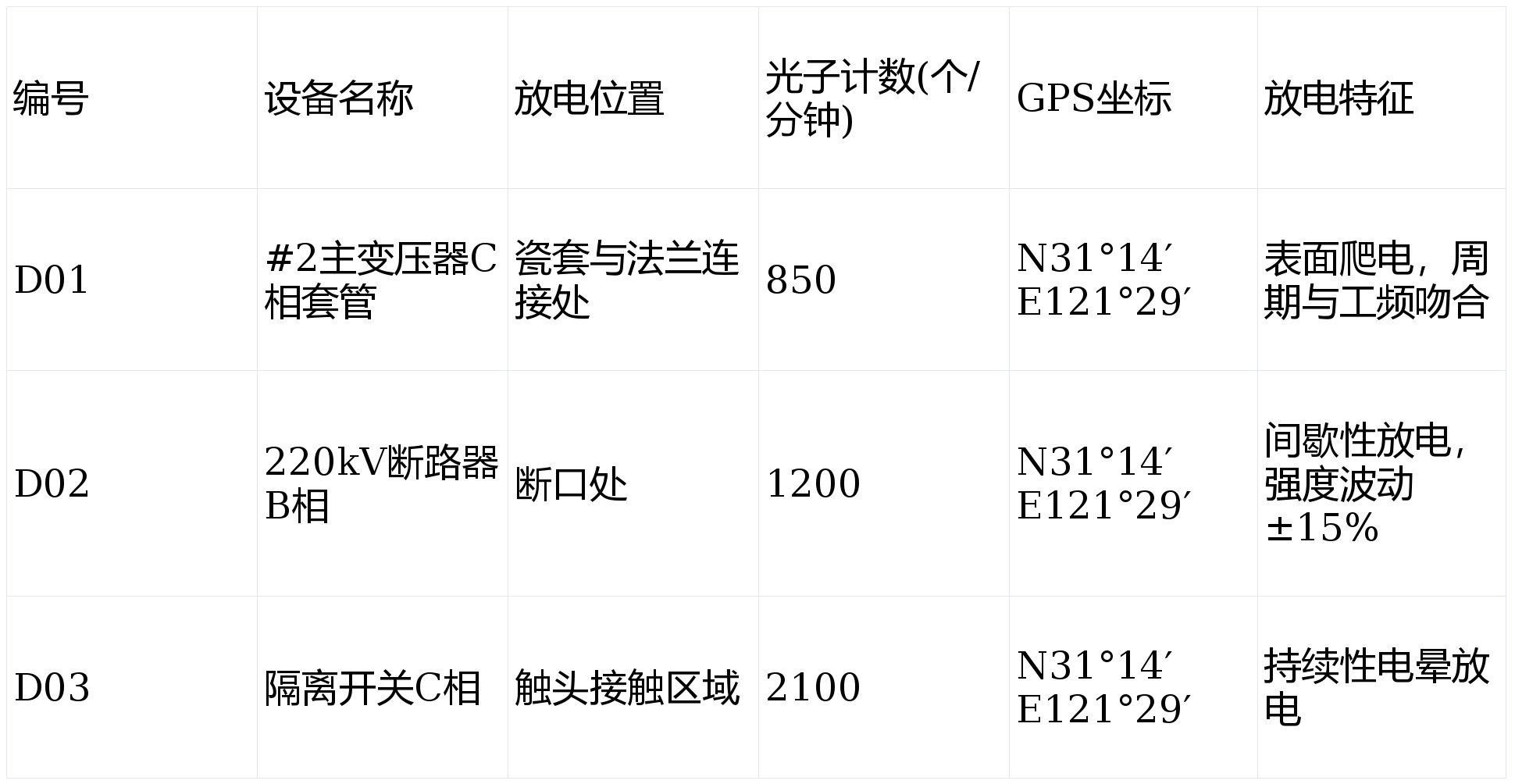

本次檢測共檢出放電點3處，具體數據如下：

所有檢測數據通過SD卡導出，包含紫外圖譜文件18份、視頻文件6份、光子計數曲線數據3組。導出文件經PC端讀取驗證，圖像清晰、數據完整。

五、客戶反饋

發電廠電氣部門負責人確認檢測結果，并簽署檢測記錄單。負責人表示：“本次檢測前，我們僅憑聽覺判斷放電大致方向，無法確定具體位置。紅外檢測設備顯示溫度正常，未提供有效信息。達萬德福設備在2.5小時內完成升壓站主要設備掃描，檢出三處放電點，光子計數數據和GPS坐標可以直接用于檢修計劃編制。檢測報告已提交生產計劃部門，預計下周安排停電處理。"

六、設備運行表現

本次檢測期間，DW9219A設備運行狀態如下：

• 全日盲模式下未出現陽光干擾導致的誤報或信號丟失

• 7英寸顯示屏在85000lux強光下圖像清晰可見

• 觸控按鍵及變焦功能響應正常

• 鋰電池供電滿足全程2.5小時檢測需求，剩余電量15%

• SD卡數據導出完整，文件無損壞

七、結論

達萬德福DW9219A日盲紫外成像儀在500kV升壓站局部放電檢測中，成功檢出3處放電點，檢測數據完整可追溯。設備在強電磁環境及高光照條件下的穩定表現，符合DL/T 1779-2017標準要求。本次檢測結果為發電廠制定設備檢修計劃提供了明確技術依據，驗證了紫外成像技術在發電企業預防性維護中的實用價值。
