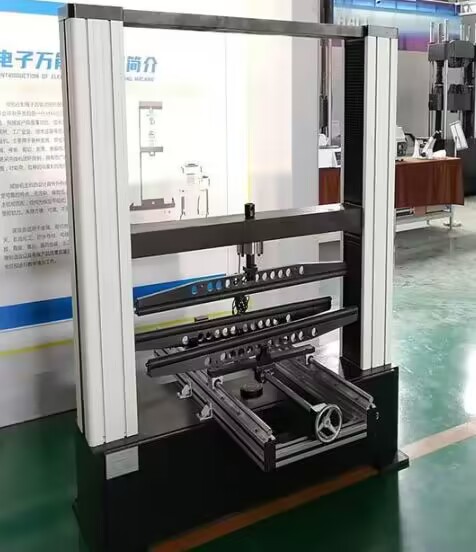

微機控制瓷板抗彎強度試驗機

一、產品簡介：

WDW系列微機控制電子試驗機是專門針對高等院校、科研院所及工廠檢測而設計的新一代微機控制電子試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

二、主要技術指標：

1.較大試驗力:100kn滿量程

2. 試驗力測量范圍: 0.4%--99%。

3. 試驗力示值精度:優于示值±1%

4. 試驗力分辨力:1/300000(全程不分檔或等效6檔)

5. 橫梁位移測量精度:分辨率高于0.025mm

6. 變形測量精度: ±0.5%（在0.2—10mm范圍內），（可選配半自動引伸計實現全程應變跟蹤）

7. 試驗速度范圍:0.01—500mm/min,無級調速

8. 速度控制精度:±1%(0.01~10mm/min); ±0.5%(10~500mm/min)

9. 恒力、恒變形、恒位移控制范圍:   0.2%-99%FS

10．恒力、恒變形、恒位移控制精度:

             設定值<10%FS時,設定值的±1.0%以內

             設定值≥10%FS時,設定值的±0.1%以內

11. 變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內

                     速率≥0.05%FS時為±0.5%設定值內

12. 試驗空間:  A.拉伸空間:600mm   B.壓縮空間:700mm   C.寬度:450mm

13. 夾緊方式：手動夾緊

14. 彎曲試驗支滾間距： 300 mm （可調）

15.壓輥、支滾寬度：320mm

16.支點直徑： φ20mm一套+φ10mm一套

17. 整機電源:單相220V，,50Hz，

18. 工作環境:室溫—35℃,相對濕度不超過80%

19. 主機尺寸:760*680*1950

20. 重量: 550kg

三、方案描述

1 主機

1.1主機采用高鋼度門式框架結構，強度高、變形小；

1.2 采用進口高精度滾珠絲杠，傳動高效平穩；

1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可達1:100000（據實際機型定）；

1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.6 特殊工藝保證試驗機同軸度，很好的消除了不規則試樣對傳感器的影響。

1.7外觀及加工件均采用噴涂處理，有效防止生銹及腐蝕，立罩采用鋁合金開模型材，美觀大方，

2控制系統

STC813A全數字閉環測控系統具有許多的特性和技術創新，主要體現在：

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高精準24位A/D轉換通道組成。較高分辨率達1/300000，全程不分檔；

3、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

4、符合PCIE總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

五、控制軟件

符合GB228-87、GB228-2002等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。

1. 計算機控制系統，具有集成度高、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線；

2. 保護功能:該機具有軟件和機械兩種限位保護方式,超過較大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能；

3. 對于負荷通道可實現自動標示，直觀方便；

4. 批量試驗可實現曲線的分層次顯示，曲線自動跟隨；

5. 該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼；

6. 監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示；

7. 軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能；

8. 結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析；

9. 可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打印；

10. 曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量；

11. 結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對；

12. 力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗；

13. 數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

六、系統基本配置

1、試驗機主機  (門式框架結構)

1.1 交流伺服電機及伺服驅動器

1.2 高精度負荷傳感器

1.3進口精密滾珠絲杠副

1.4減速系統（圓弧齒同步帶傳動）

2、STC300雙通道程控放大器     分辨力1/300000

3、SMARTTEST專用控制軟件

4、全套附具包括：彎曲夾具 二種（支點直徑： φ20mm一套+φ10mm一套 ）

5、HP品牌計算機

6、惠普A4噴墨打印機

7、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
