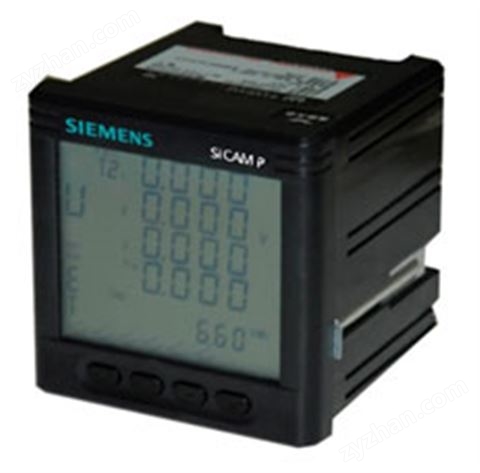

P3系列多功能電力智能儀表

SICAM P3系列多功能電力智能儀表是一款集實時測量、電能計量、遙信、遙控和通信功能于一體的大屏幕LCD顯示的多功能電力測量裝置。

SICAM P3型表可廣泛用于中壓及低壓配電系統、工業自動化控制系統、能源管理和樓宇電力監控等場合。

主要功能

各相電壓值及平均電壓值

各線電壓值及平均線電壓值

各相電流值、平均電流值以及零線電流值

總和各分相有功功率、無功功率、視在功率

各分相電壓和電流的相角值

總和各分相的功率因數值

電網頻率，測量范圍為45~65Hz

組合有功和正反向有功電能

組合無功和四象限無功電能

基波有功總電能和諧波有功總電能

各分相正反向有功電能、無功電能；各分相基波有功電能和諧波有功電能

分時電價，6個費率、14時段、8個曰時段、14個年時段、100個公共假曰

   各分相2~50次諧波電壓、諧波電流的有效值和含有率

各分相諧波電壓總畸變率、諧波電流總畸變率

保存電壓、電流、功率極值

功率、電流、電能需量

4路開關量輸入，2路電磁繼電器輸出

2路電能(有功和無功)脈沖輸出

每周波采樣160點

6個可編程越限報警

集成RS485通訊接口，支持ModbusRTU規約和DL/T645規約

尺寸

外形尺寸 96×96×95

開孔尺寸 92×92

型號 產品訂貨號

SICAM P30 7KG7330-1AA00

SICAM P31 7KG7330-1AA01

SICAM P32 7KG7330-1AA11

SICAM P35 7KG7330-1BA01

SICAM P36 7KG7330-1BA11

SICAM P37 7KG7330-1HA11

SICAM P38 7KG7330-1TA12

注儀表的實際功能取決于產品的訂貨號西門子西門子SICAM P3系列多功能電力智能儀表西門子SICAM P3系列多功能電力智能儀表西門子SICAM P3系列多功能電力智能儀表
