四管程列管式換熱器：結構解析與高效傳熱機制

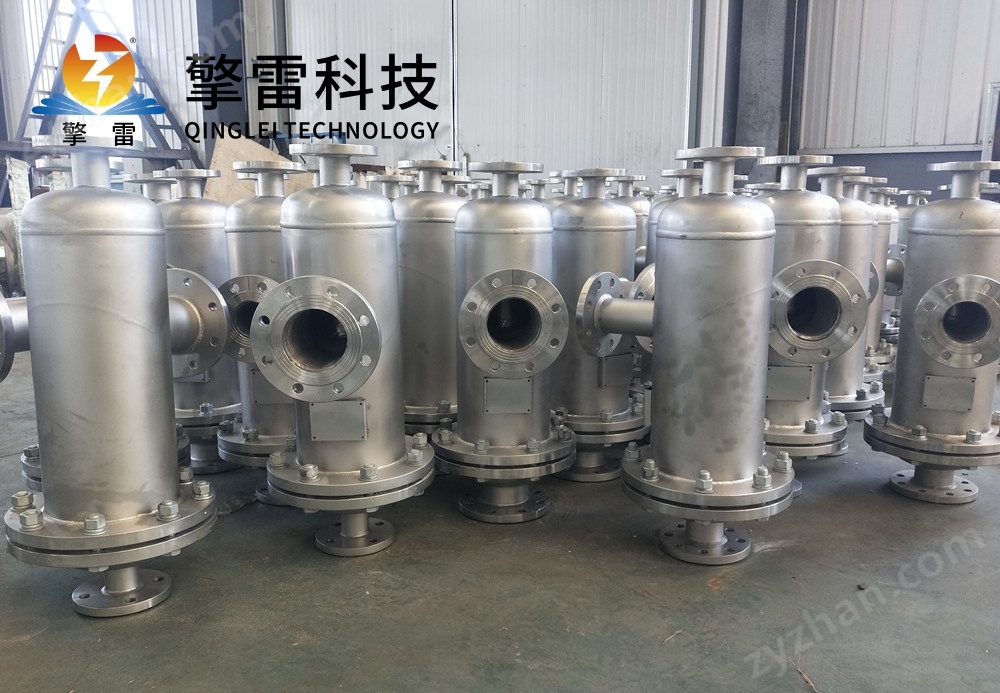

一、核心結構組成

四管程列管式換熱器通過精密設計的多流程結構，實現了傳熱效率與操作靈活性的雙重提升。其核心部件包括：

殼體

采用高強度碳鋼或不銹鋼材質，內部容納平行排列的換熱管束，形成管程與殼程的隔離空間。

圓柱形結構耐壓范圍覆蓋0.6-30MPa，適應高溫高壓工況（如400℃、25MPa）。

管束

由數百根直徑19-57mm的換熱管組成，材料涵蓋316L不銹鋼、鈦合金及碳化硅復合管，單管長度可達12米。

管束通過脹接或焊接固定于管板，確保密封性并降低熱應力。

管板

連接管束與殼體，承受內部壓力與熱應力。分程隔板采用激光焊接固定于管箱內壁，將流體均分為四股獨立通道。

材料升級（如雙相鋼、鎳基合金）提升耐腐蝕性能，壽命延長至20年。

分程隔板

精密加工的不銹鋼板，通過激光焊接固定于管箱內壁，確保流體嚴格按四股獨立通道流動，避免短路。

管程流速偏差控制在±5%以內，壓降降低20%，傳熱系數提升15%。

折流板

弓形折流板缺口高度為殼體直徑的25%，引導流體呈S形流動，增強湍流。

螺旋折流板替代傳統弓形擋板，使殼程流體呈螺旋流動，減少死區，CFD模擬顯示殼程壓降降低30%，傳熱效率提升20%。

防沖擋板與支撐桿

防沖擋板保護管束免受流體直接沖擊，支撐桿確保管束穩定性，延長設備壽命。

密封結構

管箱與殼體采用雙密封結構，主密封為金屬纏繞墊片，輔助密封為O型圈。

浮頭式設計允許管束自由伸縮，補償熱膨脹，避免熱應力損傷。

二、多管程設計：傳熱優化的關鍵

四管程設計通過以下機制顯著提升傳熱性能：

延長流體路徑

流體在管內完成四次往返，換熱面積增加40%，總傳熱系數達800-1200 W/(㎡·℃)，較單管程提升30%。

實驗數據顯示，四管程設備使流體流速提升2倍，湍流強度增加40%，熱邊界層被有效破壞，熱阻減少。

逆流換熱強化

管程流體與殼程流體形成逆流換熱，平均溫差顯著高于單管程設備。例如，在石化裝置中，熱流體入口溫度250℃，冷流體入口溫度30℃，平均溫差達60℃。

均勻流速分布

分程設計使管程流速均勻分布，避免局部流速過高或過低。威爾遜圖解法計算顯示，四管程設備的管程流速偏差控制在±5%以內，壓降降低20%。

操作彈性與適應性

負荷調節范圍達40%-120%，適應不同工況需求。例如，在催化裂化裝置中，反應油氣與循環水的換熱操作彈性達40%-120%，適應負荷波動。

三、材料選擇與制造工藝：耐腐蝕與高溫性能的保障

耐腐蝕材料

殼體與管束采用碳鋼、不銹鋼或鈦材，高溫高壓場景選用合金鋼。例如，在鹽酸冷凝工藝中，碳化硅涂層設備年腐蝕速率<0.005mm，壽命超10年。

高效傳熱管

螺紋管、波紋管等高效傳熱管替代傳統光滑管，增強湍流程度。例如，螺紋管的螺紋結構使對流換熱系數顯著提升。

精密制造工藝

管束與管板采用焊接+脹接復合工藝，確保密封性并降低熱應力。

數控深孔鉆技術保證管板鉆孔孔位偏差≤0.3mm，液壓脹接+密封焊確保管板與換熱管連接強度。

四、應用案例：多行業綠色轉型的支撐

化工行業

在常減壓裝置中，用于塔頂油氣冷凝與塔底重油加熱，處理量達500噸/小時，耐溫范圍-20℃至400℃。

在乙烯裂解裝置中，裂解氣與急冷水的換熱設備可用率提升至99.8%，能耗降低15%。

電力行業

在電站鍋爐中，用于給水預熱與蒸汽冷凝，系統效率提升5%，年節煤量達萬噸級。

在光熱發電中，熔鹽與導熱油的換熱耐溫650℃，熱回收效率超95%。

新能源領域

在氫能儲能中，用于高壓氫氣冷卻，設備耐壓25MPa，滿足燃料電池汽車加氫需求。

在LNG接收站中，雙殼程設計使-162℃液態天然氣氣化過程中冷量回收效率提升25%，年減排CO?超萬噸。

食品與制藥行業

在牛奶巴氏殺菌中，實現快速加熱與冷卻，殺菌效率提升20%，符合FDA衛生標準。

在疫苗生產中，培養基冷卻與產物純化過程表面粗糙度Ra≤0.4μm，避免微生物附著。
