J145X型電動遙控閥產品介紹
由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。

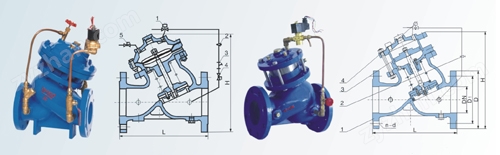

結構圖片：
J145X型電動遙控閥產品特點
能夠根據電信號準確快速的控制閥門啟閉；閥門關閉速度可調，且平穩關閉不會產生壓力波動；采用直通電磁閥控制，維護簡單。
J145X型電動遙控閥產品用途
主要用于高層建筑和工礦企業以及醫藥、食品等領域的管路系統中，根據電信號或手動操作，使閥門打開或關閉。
安裝示意圖：
J145X型電動遙控閥主要零件材料：
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 | QT450 |
| 閥座 閥盤 | 銅合金 |
| 密封圈 O型圈 | 丁腈橡膠 |
| 閥桿 | 2Cr13 |
| 彈簧 | 50CrVA |
| 針型閥 | 銅合金 |
| 球閥 | 銅合金 |
| 泄壓/持壓導閥 | 銅合金 |
| 微型過濾器 | 不銹鋼
|
性能參數：
| 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用介質 | 介質溫度(℃) |
| 1.0 | 1.5 | 1.1 | 水 | 0-80 |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 3.75 | 2.75 |
主要外形和連接尺寸：
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 |
| H | 320 | 367 | 400 | 452 | 522 | 592 | 696 | 810 | 943 | 1200 | 1230 | 1230 | 1270 | 1600 |
