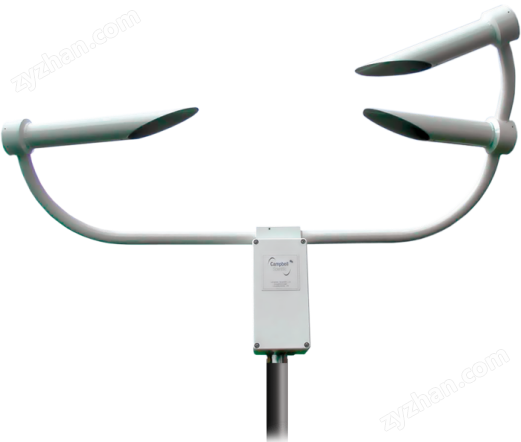

PWS100天氣現象儀

PWS100天氣現象儀

PWS100當前天氣現象儀基于激光多普勒測量原理，能夠自動對降水量和可見氣象因素進行測量，可廣泛服務于道路、海港和機場等場所。利用的探測技術和模糊運算法則，PWS100能夠準確測量雨滴的尺寸和降水速度。接駁CS215-PWS溫度和相對濕度傳感器后，該系統還可對氣溫及相對濕度進行測量，使測量更加精確。它還提供了標準的粒子類型分類級別，比如雨，小雨和雪等。

PWS100的核心由一個數據信號處理單元（DSP）、一個激光發射端和兩個接收端構成。一個接收端在水平面與發射端成20o夾角，而另一個接收端在垂直面與發射段成20o。系統自帶安裝支架，能夠使用戶方便地進行設備安裝。其校準也十分方便，使用22249校準其，即可在現場為系統進行標定校準。

PWS100能夠以符合世界氣象組織（WMO）氣象代碼標準的格式輸出能見度和降雨量數據，方便用戶進行數據后期處理與進一步利用。

該產品還擁有能夠適應低溫嚴寒環境的PWS100-XT型號。

主要技術參數

測量面積：40cm2

環境溫度：-25℃~50℃（PWS100），-40℃~70℃（PWS100-XT）

環境濕度：0~99% RH

電氣性能

DSP供電：9~24VDC，或9~16VDC（配合CS215-PWS溫濕度傳感器使用時）

電流：200mA~1A

加熱器：24VAC或DC，7A

接口：RS-232，RS-422，RS-485

波特率：300bps~115.2K bps

控制單元：定制DSP板

EMC標準：BS EN61326:1998 Class A

光學性能

激光源：近紅外二極管

峰值波長：830nm

調制頻率：96k Hz

接收器：帶濾波器的光電二極管

光譜響應：光譜靈敏度850nm，0.62A/W

鏡頭檢查光源：近紅外發光二極管

降水

粒徑：0.1~30mm

粒徑精度：±5%（粒徑>0.3mm時）

粒子速度：0.16~30m/s

速度精度：±5%（粒徑>0.3mm時）

可測降水類型：毛毛雨、小雨到大雨、雨、雪粒，雪片，冰雹，冰粒，米雪，雨夾雪等

數據輸出：原始參數輸出，WMO代碼輸出（降水類型），滴落物尺寸分級（DSD）統計，降水速率強度和能見度范圍

降雨強度范圍：0~400mm/h

降雨分辨率：0.0001mm

降雨精度：±10%

能見度

能見度量程：0~20000m

能見度精度：±10%(0~10000m)

能見度測量時間間隔：10s~2hr，用戶可自行設定

傳感器擴展支持：可支持SDI-12接口的傳感器
