ZJL-200轉矩流變-擠出機

好 消 息

兩個月內 免費 做試驗， 高校師生可 長期免費 做試驗

備注： 本頁信息介紹為常見規格， 針對不同需求可以特定產品， 可訂做 防爆特性

      本儀器擠出機單元可搭配 平模模具、圓柱模具、毛細管模具、造粒模具、電線包覆模具等操作

一、ZJL-200轉矩流變儀應用：
轉矩流變儀是研究聚合物材料的流動與變形、塑化、熱剪切穩定性、動態流變性能和塑化行為并將結果用扭矩--時間和扭矩--溫度等用圖表形式表示出來的理想設備，以及多組份物料的混合，熱固性樹脂的交聯固化、彈性體的硫化，材料的動態穩定性以及螺桿轉速對體系加工性能的影響等，可大面積地應用于科研和生產，實驗室里模擬生產中混煉、擠出過程，獲得一系列數據來指導現實中對配方的研究和生產，可以在類似實際加工的情況下，連續、準確、可靠地對材料的流變性能進行測定，

二、 ZJL-200轉矩流變儀產品功能：
具有模塊化設計和即聯即用功能：主機是控制中心，具有驅動和控制測量單元的功能；受控輔機（如混合單元和擠出單元）是智能化的針對特定應用的測量單元，可通過總線系統將測量數據傳輸到主機。可配備各種輔機完成不同用途的實驗室模擬實驗。

三、ZJL-200轉矩流變儀應用領域：
1、UPVC加工性能研究及材料開發
2、熱塑性材料的開發及加工性能研究
3、交聯、熱固性樹脂固化性能研究
4、教學科研應用

四、ZJL-200轉矩流變儀性能參數：
4.1、主機
4.1.1、電機功率（松下電機、控制器）： 3.0kW
4.1.2、電機轉速： 2000r/min
4.1.3、減速比（湖北科峰減速機）：15：1
4.1.4、轉速范圍：0.1~150 rpm
4.1.5、速度控制精度：±0.2%F.S..
4.1.6、轉矩測量范圍： 0 ~ 200Nm（額定扭矩300Nm）
4.1.7、轉矩測量精度：±0.3%F.S.
4.1.8、熔體壓力測量范圍： 0.1~100Mpa
4.1.9、壓力測量精度：+0.3 %F.S.
4.1.10、溫度控制范圍（五路控溫）：室溫~350℃
4.1.11、溫度控制精度：+0.5℃
4.1.12、圖形顯示：轉速、轉矩、溫度、壓力
4.1.13、電壓：AC380V  7.5kw

測控軟件：
4.1.14、數據采集速率50/S次能夠更多記錄轉矩、溫度、轉速的細微變化。
4.1.15、高速采集，可使溫度扭矩數據曲線能放大，觀察實時的轉折變化。
4.1.16、聚合物熔體粘度測量數據處理軟件
4.1.17、擠出機數據處理軟件

4.1.18、混合器數據處理軟件

4.2、塑料單螺桿擠出機（材料38CrMOALA）
4.2.1、L:D： 25：1
4.2.2、螺桿直徑： φ20mm
4.2.3、螺桿壓縮比： 2.5：1
4.2.4、溫度：350℃
4.2.5、加熱方式：電加熱
4.2.6、加熱區： 5路
4.2.7、加熱總功率：4200W
4.2.8、溫度傳感器： K類熱電偶
4.2.9、機器體積（長×寬×高）： 1600×450×1300（mm）
4.2.10、毛細管模具：φ1.27 長徑比20：1、30：1、40：1模芯各一

4.3、平行異向雙螺桿擠出機（選配、價格另議）
4.3.1、螺桿類型：平行異向雙螺桿
4.3.2、螺桿直徑：42 mm
4.3.3、螺桿有效長度：276mm
4.3.4、螺筒有效長度：276mm
4.3.5、溫度范圍：室溫~350℃
4.3.6、控溫精度：±0.5%F.S
4.3.7、溫度傳感器：K型熱電偶
4.3.8、加熱總功率：2500W
4.3.10、模口規格：60×1.5mm

五、 ZJL-200轉矩流變儀 結構原理及性能特點
可根據需要配有自動稱重單元，測徑單元，三輥壓延，螺桿擠出機，吹膜機，帶狀試樣壓光及牽引單元、膜質量測試單元等。利用這些單元可完成更多的測試工作。

支持軟件集由Mixer——混煉器試驗測控軟件，Plastic——擠出機試驗測控軟件，WinNian——表觀粘度試驗數據處理軟件組成。

由于ZJL-200轉矩流變儀是以計算機為核心的自動化測試儀器。在軟件的支持下，完成傳統轉矩流變儀不能完成的功能，例如，線性升速測量材料的剪切敏感特性。材料表觀粘度與剪切速率關系測量過程中的口模校正。

塑料擠出機與表觀粘度試驗塑料擠出機的螺桿長徑比為25：1，可選不同壓縮比的粒料和粉料螺桿，配合毛細管擠出模具、圓柱形擠出模具、擠管模具、電線包覆模具等進行不同工藝的模擬實驗。利用毛細管擠出模具可以完成材料的表觀粘度與剪切速率及剪切應力的關系測量。

本儀器自2005年開始投入市場試用。2007年開始批量生產。目前已有分布在全國各地大專院校、科研機構和工業企業的用戶群，使用情況良好，并從用戶得到很多改進設計的信息，在廣大用戶的的支持下，我們將不斷地提高本儀器的技術和制造水平，為學術界和工業界提供性能價格比更高的儀器。

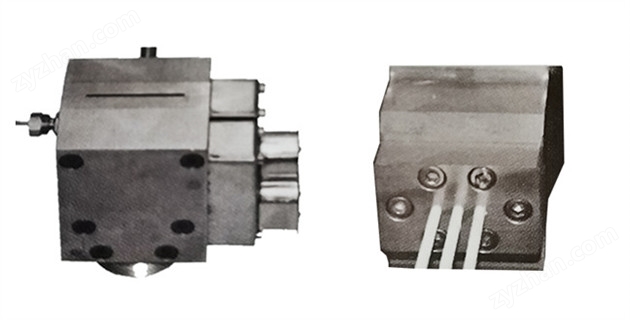

六、擠出平臺可搭配不同模具

擠管模具 ： 單螺桿/錐雙平臺，適用于管材擠出   圓柱模具 ： 橡膠擠出平臺，適用于橡膠類型材料的擠出

平模模具 B ： 錐雙平臺，適用于片材擠出       擠條造粒模具 ： 錐雙/平雙平臺，適用于材料的共混造粒

平模模具 A ： 單螺桿平臺，適用于片材擠出      毛細管模具: 單螺桿平臺，適用于材料的剪切粘度測量

電線包覆 模具： 單螺桿平臺，適用于電線、電纜包覆實驗生產線

七、擠出平臺可搭配不同螺桿



八、計算機操控曲線圖

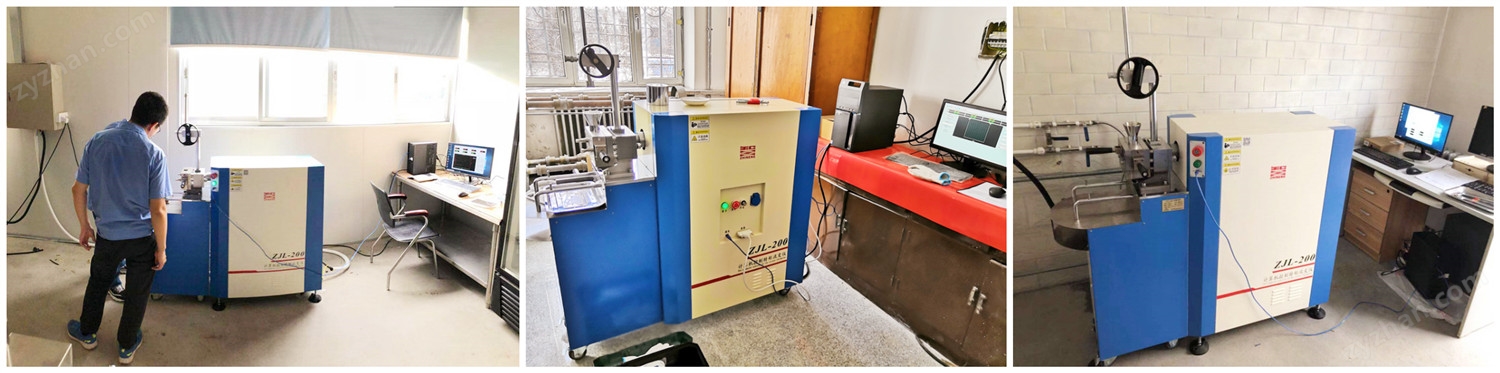

九、客戶經典案例

十、產品細節圖
